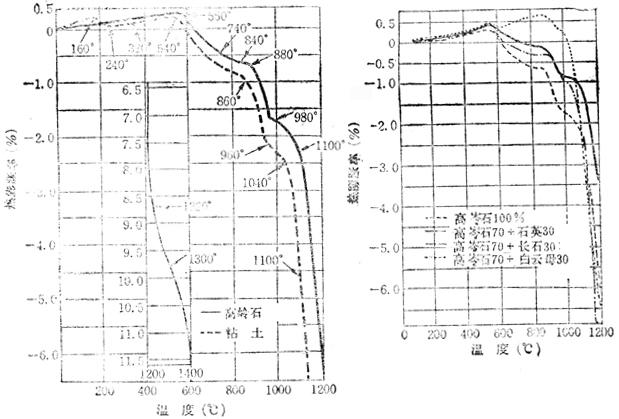

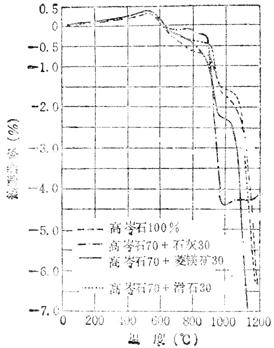

高岭石和高岭石混合物的热膨胀曲线

---

1．高岭石约从400℃开始脱水，但表现不出热膨胀曲线。这是因为升温速度较快的缘故。

2．在560℃高岭石的脱水分解结束，晶体变为无水物，颗粒附聚。

3．在800～900℃，变为铝硅酸尖晶石(2Al₂O₃·4SiO₂)和硅石。

4．在1100～1200℃，生成硅石和莫来石(3Al₂O₃·2SiO₂)的量显着增加。

5．1200℃以上是高岭土的莫来石化过程，剩余部分生成方石英。在1220～1300℃范围内，因收缩减少，可以看到这种情况。

6．可塑性粘土在160℃的膨胀，是由于吸湿水的气化使体积增大所造成的。

7．高岭土和粘土的反应温度稍有出入，是由晶体尺寸和结晶度引起的。
