与门电路yumen dianlu

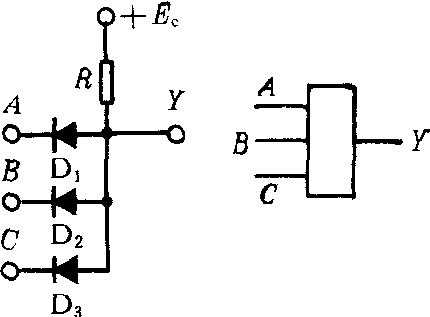

实现“与”逻辑关系的电路。简称与门。与门是具有多个输入端和一个输出端的逻辑门电路。当所有输入端都是高电平1时，输出才是高电平1；否则，只要有一个（或多个）输入是低电平0，输出就是低电平0。上图是三端输入与门电路的原理图和逻辑符号。其逻辑功能的数学表达式为：Y=A·B·C。式中的乘号“·”称为逻辑乘，Y是逻辑变量A、B、C的逻辑积。

下表列出了与门的逻辑真值。

输 入			输 出
A	B	C	Y
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1
