偏转电极pianzhuan dianji

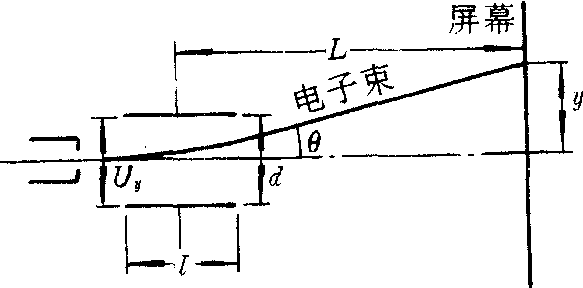

控制运动带电粒子偏转的系统。示波器的重要部分是示波管，用以在其荧光屏上显示被测电信号的波形。在接近真空的示波管内主要有两个部分，一是电子枪，用以产生可控制的电子流，一是用来偏转电子束的静电偏转系统，由垂直偏转板和水平偏转板构成，附图为垂直偏转系统示意图。

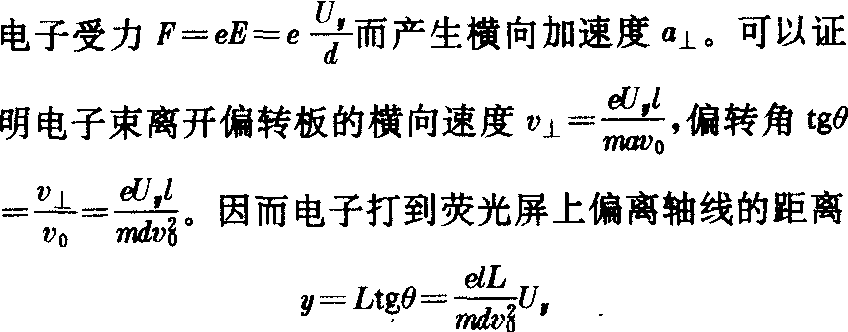

电子以_v0沿轴线水平进入垂直偏转电极，偏转电极为两平行平板，板间距离d远小于板的线度l，设板间电压为U_y，忽略边缘效应可视两板间为匀强电场

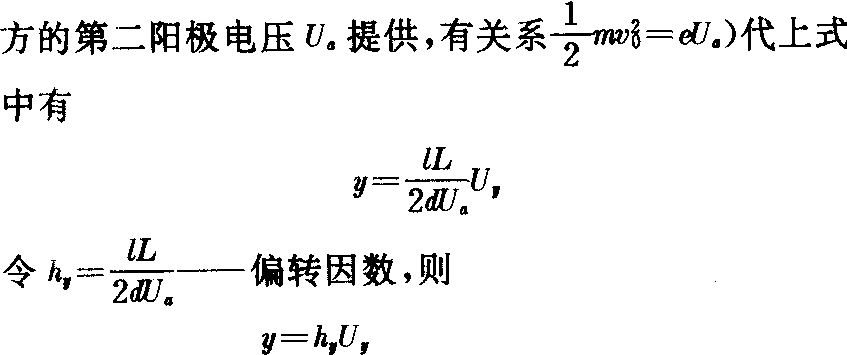

若用第二阳极电压U_a(一般电子束速度v0由偏转板前
即荧光屏上电子打击的光点的位移y正比于加在偏转板上的电压Uy。若Uy=Umsinωt，则

y=hyUmsinωt

荧光屏上光点随偏转电压正弦变化。
