元素电势图yuansu dianshitu

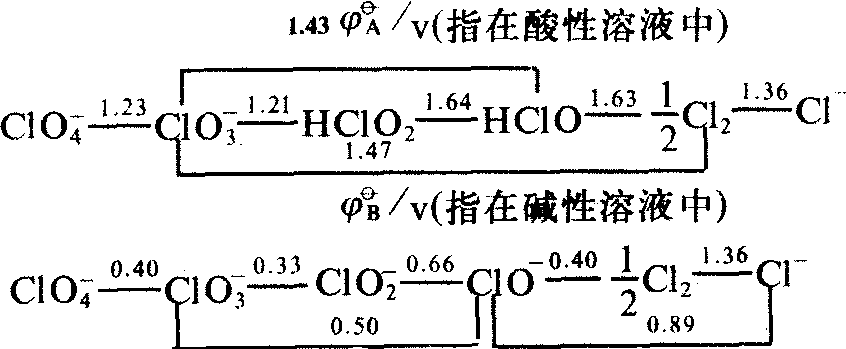

表明元素各氧化态物质之间标准电极电势关系图的简称，也称拉特曼图。它是把同种元素的不同氧化态按一定顺序 （一般是由高至低） 排列起来，各氧化态之间用直线相连，在线的上方标出该电对的标准电极电势(ψ)值。如氯元素的电势图如下：

元素电势图最早是W.M拉特曼在他所著的《元素氧化状态及其在水溶液中的电势》一书中提出的，近20年在无机化学中得到了广泛的应用。
实际上元素电势图是标准电极电势值的一种特殊表示方式，因而它和标准电极电势的用途是相同的，如，可用来判断氧化还原反应的方向和反应进行的程度等。但由于它直观地反映了同种元素各氧化态间的电势关系，因而在下列用途中更加方便：
❶ 判断氧化剂和还原剂的相对强弱 图中标准电极电势数值越大的左端物质是越强的氧化剂； 而标准电极电势数值越小的右端物质是越强的还原剂。由具体的数值也可得出强弱的相对次序，因而可得出该元素各氧化态物质的氧化还原性。

❷ 判断中间态物质能否发生歧化反应 如下列元素电势图中：

当φ_右>φ_左，则B能发生歧化反应，生成A和C；当φ_右<φ_左，则不能发生歧化反应，而可发生歧化反应的逆反应，即A和C可生成B。

❸求算不相邻氧化态的未知标准电极电势φ未知应用几个相邻氧化态已知的标准电极电势，由下式即可求出：

式中…分别表示n个依次相邻电对的标准电极电势； n₁,n₂,n₃…分别表示n个依次相邻电对中转移的电子数。

❹ 预言反应产物 对比不同元素的电势图就可得出在一定条件下能发生反应的可能产物。
