STD总线

---

STD总线是很据工业控制机的特点和要求设计的，是最可靠的工业标准总线，STD总线具有兼容式的总线结构，能支持Intel的80系列、Motorola的68系列、Zilog的Z－80系列和NSC800系列。由于STD总线采用了总线复用和周期窃取技术，使之具有24位地址和16位数据线功能，因此可以容纳8086、8088、68000、80286等16位微处理器。STD总线还采用了可编程逻辑陈列(PALS)技术来解决总线裁决，因而可以组成主从式或多主式控制系统。STD总线的8080多主CPU可在一个系统(机笼)中使用多达16个多主CPU同时工作，共享系统软／硬件资源。

STD采用小板结构(165×114mm)，共有56根线(引脚)，分为逻辑电源线、数据总线、地址总线、控制总线和辅助电源线5个功能组。STD总线引脚信号分配如表1．8－7所示。

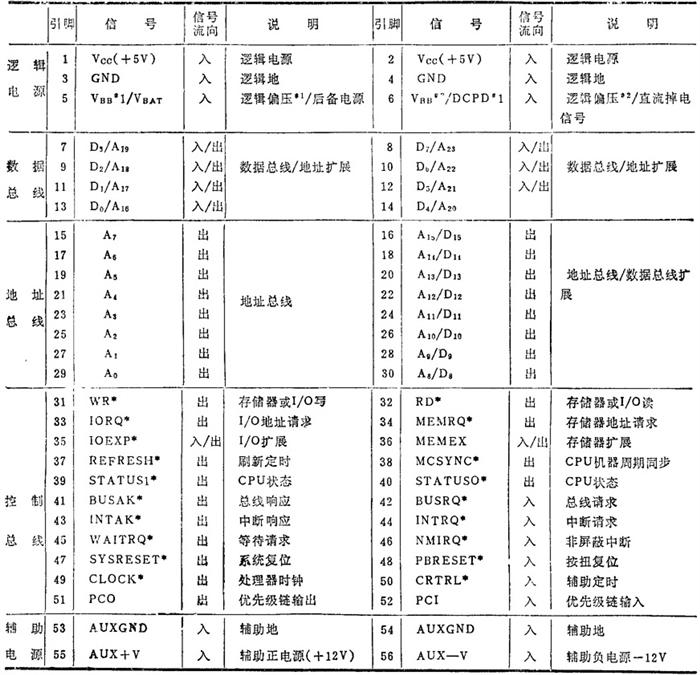

表1．8－7 STD总线引脚信号分配
