冷凝管lengningguan

将蒸气冷凝成液体的仪器，为硬质玻璃制品，由内管和外部套管组成。内管通蒸气，有直形、球形和蛇形3种； 外管通冷凝水，有进水口和出水口，构造见图。直形冷凝管冷却面积较小，但冷凝后的液体很少残留在内管中，多用于蒸馏装置中； 球形冷凝管的冷却面积较大，常用于一般回流装置中； 蛇形冷凝管的冷却面积大，效率高，用于低沸点和有毒液体的回流。在蒸馏装置中一般不用球形冷凝管，也不能用蛇形冷凝管，否则内管中会残存一定量的馏出液，影响不同组分的分离，降低产物的纯度。进行冷凝操作时，应先通冷凝水，然后再使液体受热气化，否则会使蒸气逸出或炸裂冷凝管。冷凝水要从低处流向高处，与气流方向相反，否则冷凝效果不好。冷凝操作完毕时，应先停止加热再关冷凝水。冷凝过程中不可断水。

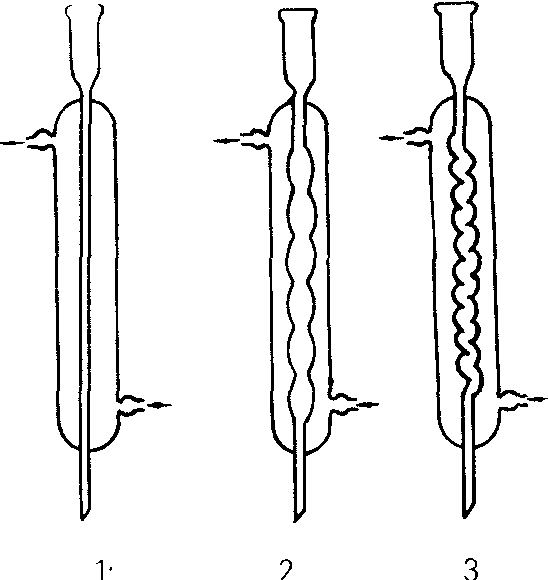

冷凝管
1 直形冷凝管 2 球形冷凝管 3 蛇形冷凝管
