圆形图

在圆中以扇形夹角与圆周角的比来表示整体中各部分权重比的统计图。常被应用于测验分数统计中。

圆形图yuanxingtu

亦称圆饼图。是以圆中的扇形来表示各组成部分所占的比例（一般用百分比表示）。适用于间断性的统计资料。绘制方法如下：
❶计算统计资料中各组成部分的百分比(%);
❷用各组成部分的百分比，分别乘3.6°，求出各部分相应的圆心角的度数；
❸据各部分的角度数，以一定的顺序，依次用量角器画出各扇形面积；
❹在各扇形内注明简要文字或百分比，并用不同颜色或线条把各扇形加以区别。例如：某初级中学各年级学生人数，先做统计表，然后按上述步骤画图。

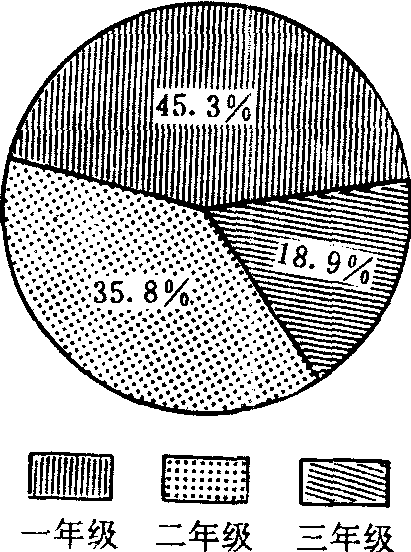

某初级中学各年级学生数示意图

某初级中学各年级学生人数情况

年级	一年级	二年级	三年级	合 计
人 数	566	448	236	1 250
百分比(%)	45.3	35.8	18.9	100.0
圆心角(°)	163	129	68	360

圆形图

以全圆面积或圆内扇形面积来表示并比较统计资料的圆形。如图。可以分为多圆形图和单圆形图。多圆形图是以多个圆形的面积的大小来表示各个指标数值多少的图形。由于圆面积与其半径平方成正比，所以，绘图时只要使各个圆形半径平方之比等于各项统计资料之比，则所绘出的各个圆形面积就可以分别表示各项统计指标。单圆形图亦称圆形结构图，是以一个圆面积代表被研究对象的总体，把圆面积分割成若干扇形，每一扇形面积代表总体的一个组成部分，以说明总体的内部结构。由于扇形面积与其所夹圆心角成正比，只要把总体各组成部分所占的百分数分别乘以360°，即得各个扇形的圆心角度数，以此度数在圆内绘出各个扇形。

圆形图pieshape chart

以全圆面积或圆内扇形面积来表示并比较统计资料的图形。如图13-4。可以分为多圆形图和单圆形图。多圆形图是以多个圆形的面积的大小来表示各个指标数值多少的图形。由于圆面积与其半径平方成正比，所以，绘图时只要使各个圆形半径平方之比等于各项统计资料之比，则所绘出的各个圆形面积就可以分别表示各项统计指标。单圆形图亦称圆形结构图，是以一个圆面积代表被研究对象的总体，把圆面积分割成若干扇形，每一扇形面积代表总体的一个组成部分，以说明总体的内部结构。由于扇形面积与其所夹圆心角成正比，只要把总体各组成部分所占的百分数分别乘以360°，即得各个扇形的圆心角度数，以此度数在圆内绘出各个扇形。

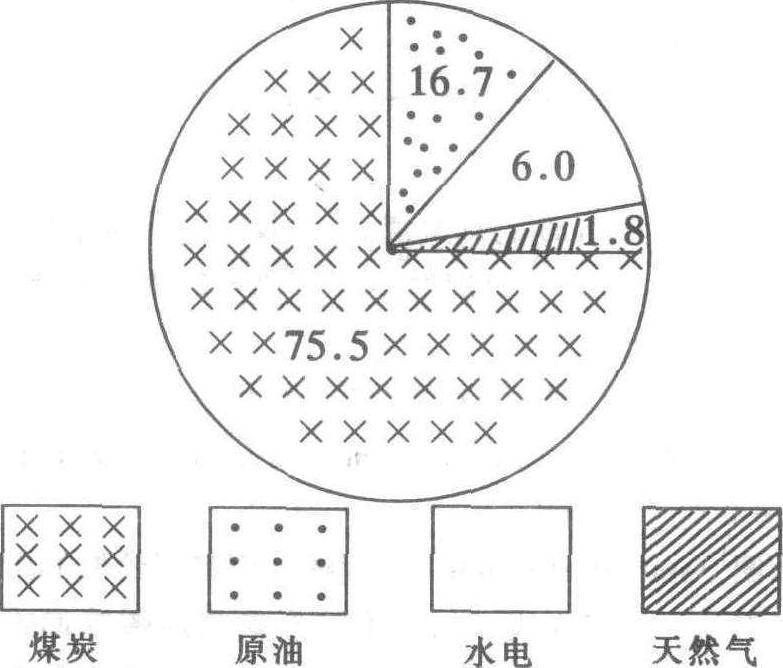

<图13-4 1995年中国能源生产构成圆形图

圆形图

又称饼图、扇形图。是用一个圆的面积表示总数，用圆内各扇形面积的大小表示各部分占总数的百分比。圆形图能够直接反映部分与总体以及部分与部分之间的关系，适用于反映分组的统计数据。
