中高装置磨削中高的表格记录法

---

【说明】 在实际磨削压辊中高时，可以将每一个有中高的压辊，在达到要求的中高后，将其压辊长度、中高数值的部件位置、仪表的读数等记录下来，排列成表，作为再磨削相等长度、相等中高的压辊时，对中高装置调整的依据资料；压辊长度、中高近似的，也可以参考以上记录数据。

【例】 对于中高滚筒磨床，可用表1－15－36的形式记录表格；对于M₁₄₀₈滚筒磨床可用表1－15－37的形式记录表格。

【注意】 表1－15－37和表1－15－38中的数据仅为示例，只供参考，因各单位滚筒磨床的结构尺寸不尽相同，所以，表中数据应根据实际，整理出本单位的数据表。

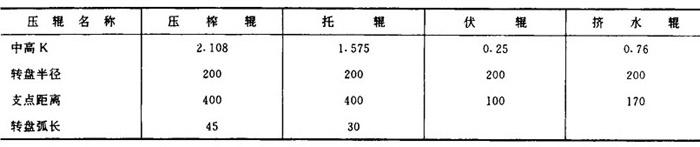

表1－15－37 中高滚筒磨床记录表 (单位：mm，辊长3250mm)

注：二次成形法，增大转盘旋转角α′，因为测量旋转角α′困难，多用测量转盘外圆上弧线的长度。

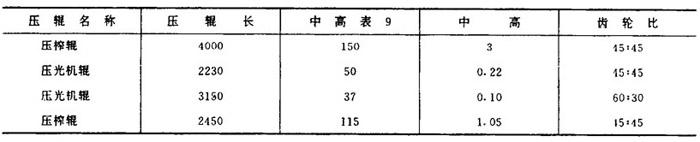

表1－15－38 M₁₄₀₈滚筒磨床中高磨削记录表 (单位：mm)
