狐尾锯机dragsaw

以直锯作往复运动，实现横向截断的锯机。又称龙锯。在制材生产中用于锯截原木。它可以将弯曲原木截断成几段较通直的木段，并按规定长度进行制材，以提高出材率。狐尾锯（见图）由电动机经齿轮传动带动曲柄、连杆机构，使直锯在导向装置上作往复运动，转动手轮即可使直锯起落，锯身长度1 750～1 840毫米，锯厚3.5毫米，可截断原木最大直径为1 300毫米。狐尾锯通常安装在原木辊筒运输机的一侧，由单人操纵。

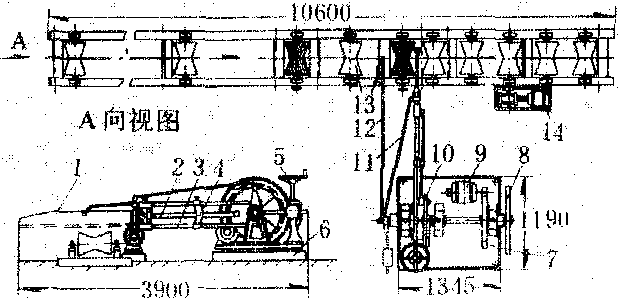

狐尾锯机结构图
1.直锯；2.连杆；3.导向装置；4.曲柄；5.升降手轮；6.机座；7.传送齿轮；8.舵轮；9.电机；10.锯架；11.拉杆；12.原木固定器；13.止木器；14.辊筒运输
机驱动电机
