电气安全检验

为了确保电气安全，应对医学仪器和其它有关的电气设备进行定期的安全检验。检验的项目包括由市电供电的漏电流、接地线电阻、绝缘电阻及对接地端的检验等。漏电流测试 电气设备的电击危险主要来自漏电流。漏电流包括流过保护接地导线的接地漏电流，从仪器流向大地的机壳漏电流以及从病人导线经过病人入地的患者漏电流；

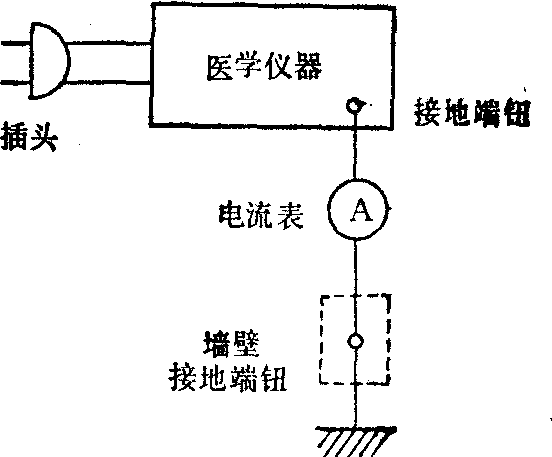

❶接地漏电流的测试： 可在仪器的接地端钮和墙壁接地端钮之间串入电流表，如图1所示。在正常情况下，电流值应<500μA;

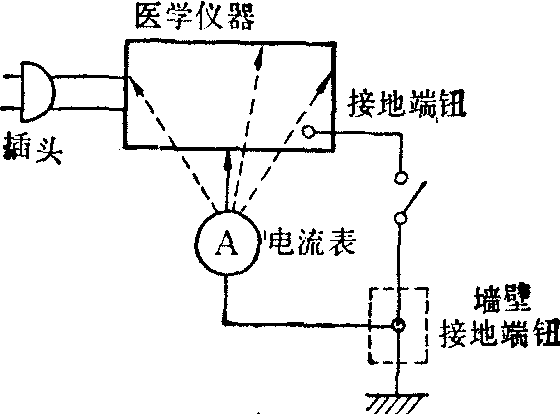

❷机壳漏电流的测试： 可在外壳与地之间串入电流表，如图2所示。在正常情况下，对于接触病人身体的设备，此电流应<50μA；对于接触病人心脏的设备，此值应<10μA。测量必须在接地线断开和接地线连通两种情况下进行，而且电源的极性要变换。一般是在接地

图1 接地漏电流

图2 机壳漏电流

线断开时测量数值偏大；

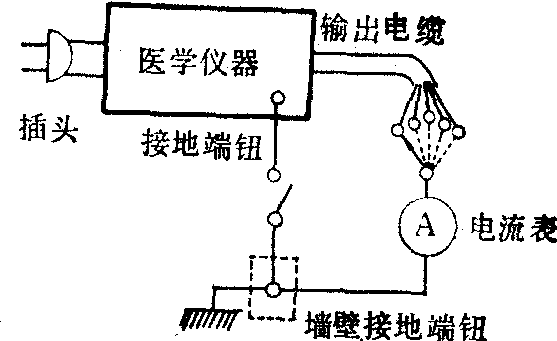

❸患者漏电的测试： 可在病人导线和地之间串入电流表，如图3所示。其正常允许值与机壳漏电流的允许值相同。
绝缘电阻的检验

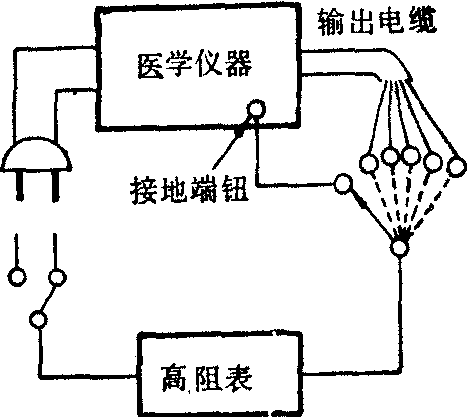

绝缘电阻是指市电火线与仪器的接地端钮及接人体的输出端之间的电阻。漏电流从市电火线通过该电阻耦合流向接地端钮或接触人体部位。测量绝缘电阻时，可将高阻表串在电源线的一端和各测量点之间，电源线与市电断开而和仪器连接，如图4所示。

图3 患者漏电流

图4 绝缘电阻的检验

接地线电阻和接地端钮的检验 医学仪器靠接地端与大地连接，使漏电流旁路，以防止电击，故接地及接地端钮是否良好，是安全的重要因素。接地线电阻

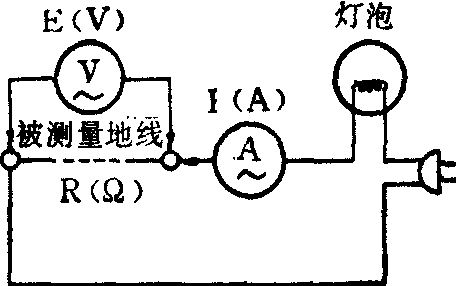

的简易测量如图5所示，分别测出接地线两端的交流电压E(V)和流过接地线的交流电流I(A)，可算出接地线电阻R(Ω)=E (V)/I(A)。接地端钮在使用之前应先检验，如图6所示。

图5 接地线电阻测量

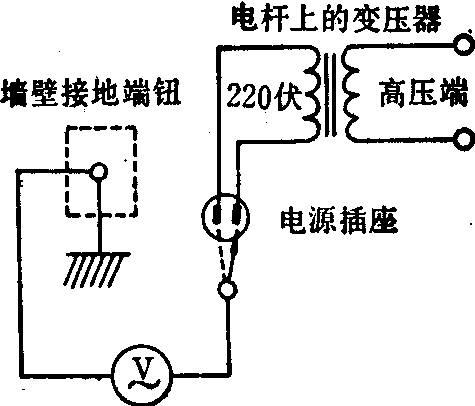

在电杆上的变压器已接地的情况下，用交流电压表分别测量墙壁接地端钮与电源插座两孔中每个孔间的电压，若分别接近220V和0V，则表示正常；若两孔电压均指示为零，则表示墙壁接地端钮系统在某处断线。

图6 接地端钮的检验
