电磁振荡dianci zhendang

具有电感和电容的电路所形成的电荷和电流的周期性变化、电场和磁场的周期性变化以及电场能量和磁场能量的周期性变化。产生电磁振荡的电路称为振荡电路。利用电磁振荡能完成振荡、选频以及有效地辐射电磁波等。为有效地辐射电磁波，第一，由LC组成的电路必须开放，不能使电场和电能都集中在电容元件中、磁场和磁场能都集中在电感线圈中。为了把电磁场和电磁能发射出去，必须对电路加以改造，使电磁场能够分散到空间里。第二，频率必须高。理论研究表明，电磁波在单位时间内辐射的能量是与电荷振动频率的四次方成正比的。只有LC振荡电路的固有频率高，才能有效地把能量发射出去。因f0=，要加大固有频率f₀，必须减小L和C值。为此，我们设想把LC振荡电路按附图1,2,3,4的顺序逐步加以改造。改造的趋势是使电容器极板面积愈来愈小，间隔愈来愈大。而自感线圈的匝数愈来愈少。这一方面可以使L和C的数值减少，以提高固有频率f₀。另一方面是电路愈来愈开放，使电场和磁场分布到空中去。最后振荡电路变成为一段直导线。电流在其中往复振荡，两端出现正负交替的等量异号电荷。这样一个电路叫做振荡偶极子（或偶极振子），它已适合作有效地发射电磁波的振源了。广播电台的天线，可以看成类似的偶极振子。

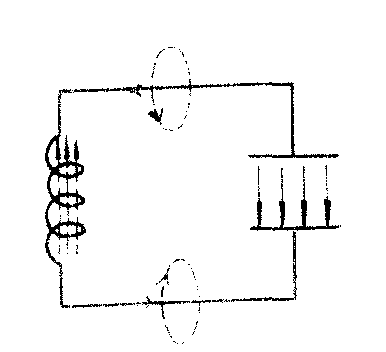

图1

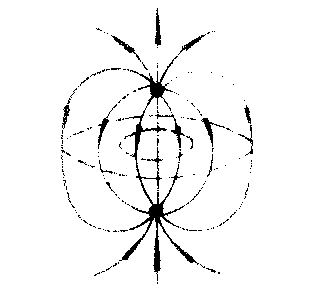

图2

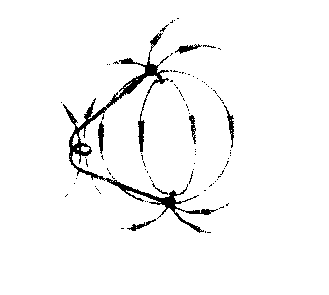

图3

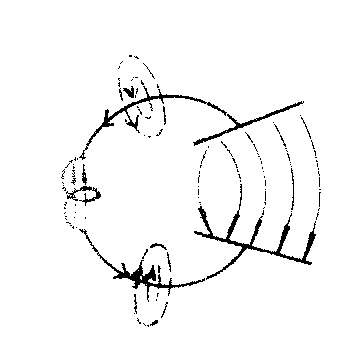

图4

电磁振荡

电路中的电荷和电流以及与之相联系的电场和磁场作周期性变化的现象。

电磁振荡

electromagnetic oscillation
