臂板信号机semaphore signal

铁路上利用在信号机柱上装设不同颜色和数量的长方形和鱼尾形臂板的位置和不同颜色的灯光显示指挥行车命令的信号机。按用途分有进站、出站、通过及预告等臂板信号机。由电动机或机械带动臂板转换位置或灯光变换颜色。臂板显示昼间信号；灯光显示夜间信号。显示方式及意义为：停车信号——臂板在水平位置或与机柱重叠位置、1个红色灯光或1个红色灯光和1个黄色灯光；行进信号——臂板与机柱成45°角、1个绿色灯光或1个黄色灯光。结构示意如图所示。图(a)为进站信号机；图(b)为出站和通过信号机。

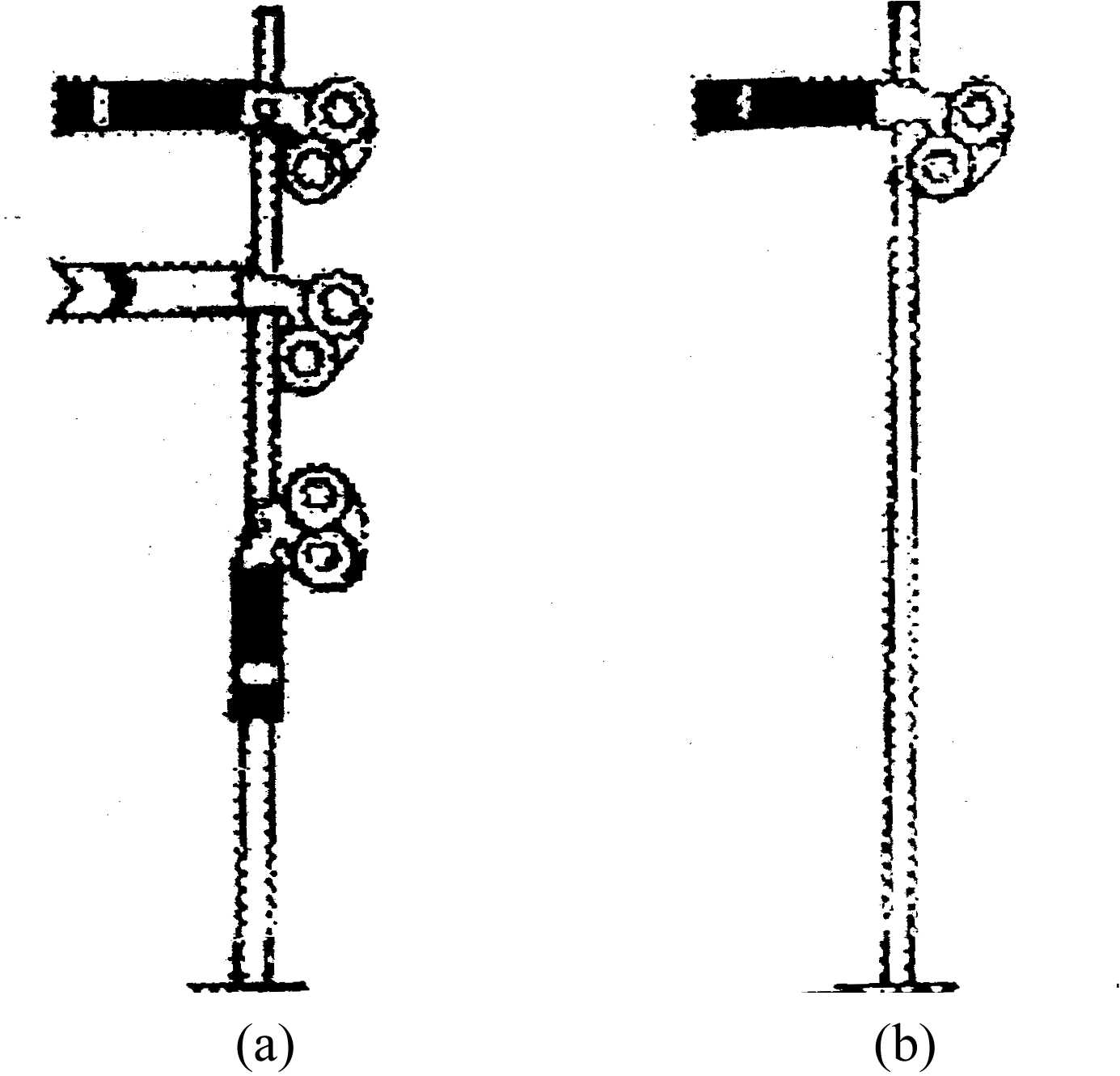

臂板信号机结构示意图
