踏板式喷雾器pedal-type sprayer

把液泵安装在踏板上，用杠杆操作的手动液力喷雾器。作业时泵的吸液软管放入盛有药液的桶中。一般由手动柱塞泵或活塞泵及其附属装置和喷射部件组成。中国在1956年到1961年的产品以单缸单动式手动活塞泵为主。以后改用双缸双动式的手动柱塞泵。具有排液量大且工作压力较高的特点，适用于果树等作物防治病虫害。常用的踏板式喷雾器，工作压力为800～1800千帕。当摇杆每分钟往复推拉25～30次时，其排液量为3.3～3.9升/分。安装有1.75米长的吸液软管。喷射部件有两套，所用的喷雾软管长3米，手持喷杆的长度不短于0.63米；常用喷头是切向进液式圆锥雾单头及双头喷头，或可调式圆锥雾单头喷头，喷头片中心孔径为0.8、1.0、1.3或1.6毫米。机具净重约18千克。3人操作时，每小时可喷洒0.75～1.25亩。
踏板式喷雾器的结构如图。手动柱塞泵由前后两套缸体和柱塞，以及空气室、框架、左右连杆、杠杆、摇杆等组成。作业时，把泵的吸液软管放入盛有药液的桶中，然后脚踏踏板，用手往复摆动摇杆，带动杠杆及左右连杆，使前后柱塞也作往复运动。柱塞前移，压力降低，前出液球阀关闭，前吸液球阀打开，药液通过吸液软管，进入前缸体内。柱塞后移，已进入前缸体内的药液受压，关闭前吸液球阀，打开前出液球阀，药液即进入空气室。同时，后柱塞在后缸体内做对称而相反的动作。所以摇杆每推拉一次，就有两次压挤药液的过程，多次往复推拉摇杆，空气室内药液不断增加，留存在内的空气被压缩到空气室的上部，逐渐形成800～1 800千帕的压力。喷射部件的组成及使用与单管喷雾器相似，两套喷射部件分别与空气室上的三通连接，并配用可调式单喷头，利用可调节的旋水芯来改变与涡流室的相对位置，形成远射或近射。

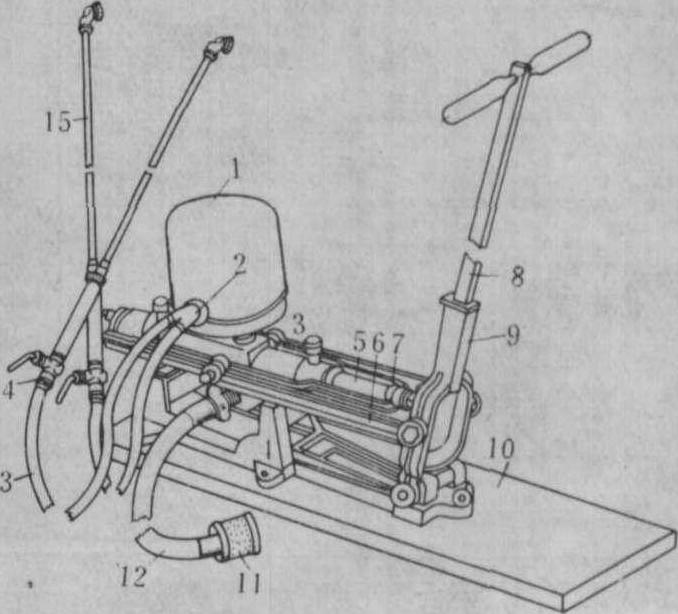

双缸双动踏板式喷雾器

1.空气室； 2.三通； 3.缸体； 4.机座； 5.柱塞； 6.连杆； 7.框架； 8.摇杆； 9.杠杆； 10.踏板； 11.过滤网；12.吸液软管； 13.喷雾软管； 14.截流阀； 15.手持喷杆
