透镜成像Toujing chengxiang

从物体发出的光经过透镜后形成与原物相似的图像。由光线实际会聚而成的像称为实像，由发散光线的反向延长线会聚而成的像称为虚像。物体到透镜光心的距离u称为物距，像到透镜光心的距离v称为像距，主焦点到透镜光心的距离f称为焦距。

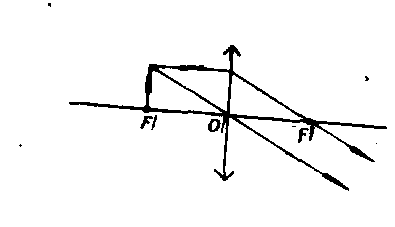

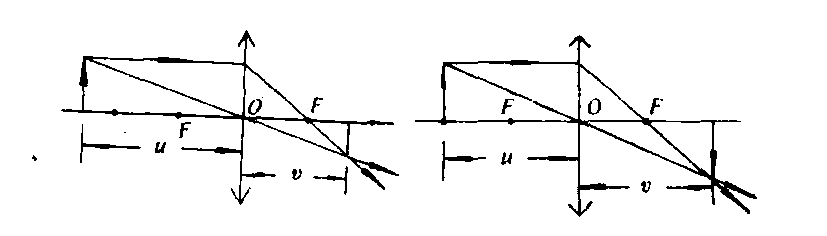

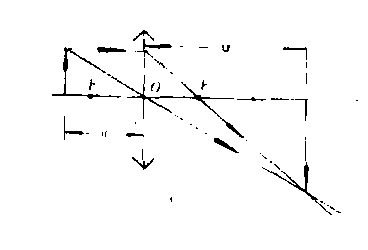

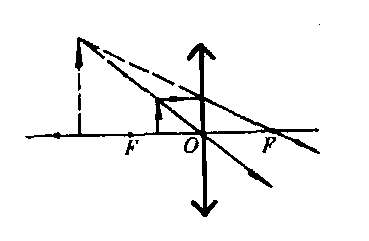

1.凸透镜成像规律：光物体处在2倍焦距以外(u>2f)时，成倒立的、缩小的实像，像和物分居在凸透镜的两侧，像的位置在焦点以外、2倍焦距以内f2f，如图3所示。当物体处在焦点上=u=f时，由物体发出的光，经过凸透镜后成为平行光，故不能成像，如图4所示。当物体处在焦点以内(u

图1　图2

图3

图4

图5

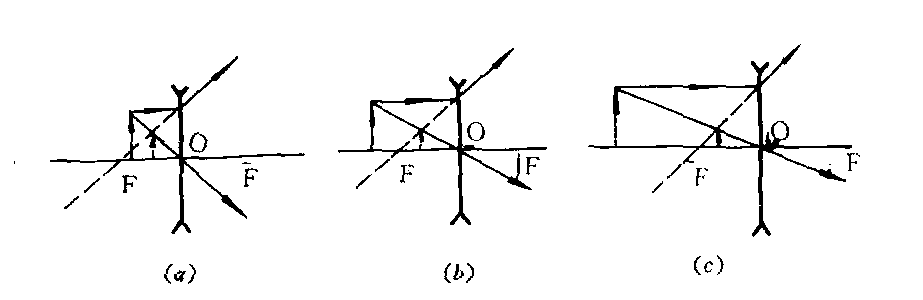

2.凹透镜成像规律：无论物体放在什么位置，经凹透镜后所成的像都是正立的、缩小的虚像，像和物在凹透镜的同侧，像的位置都在焦点以内，如图6所示。

图6

透镜（包括凸透镜和凹透镜）的成像规律可以用透镜成像公式：1/u+1/v=1/f来表示，这个公式适用于透镜成像的各种情况。对于凸透镜，f为正值；对于凹透镜，f为负值。成实像时，v为正值；成虚像时，v为负值。u总是正值。在u、v、f三个量中，知道其中的两个，就可以由成像公式求出第三个。
