凸轮机构的压力角

---

压力角对凸轮机构的影响见表5．6-18，压力角计算和许用压力角分别见表5．6-19～5．6-21。

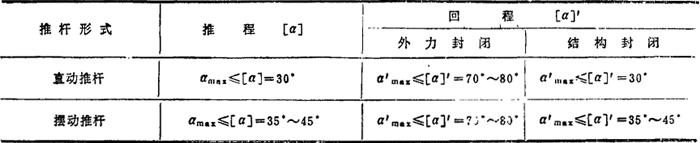

表5．6-18 压力角对凸轮机构的影响

注：
❶  表中所给的数值是大致界限，实际中α_max略大于表中的数值也是可以的。

❷  摆动推杆的受力情况较好，临界压力角α_c值较大，故其〔α]也较大。

❸  对于批量大或有特殊要求的凸轮，应寻求最合适的〔α]值作为设计条件。
