静电X线摄影

静电X线摄影是一种非银盐摄影方法。它不同于传统的X线摄影，不用卤化银胶片作为感光材料，而是依靠某些半导体材料的光敏导电特性或气体、液体的电离来进行摄影。由于这类方法不要暗室、速度快、价廉，特别是不消耗白银，并且图象具有特殊的静电边缘增强效应能改善某些照片的质量等优点，因之日益为人们所重视。这类方法包括干板X线摄影、离子摄影、静电图象转移法、逆转电场法、加农摄影法等，目前其中以干板摄影应用较为普遍。
离子摄影 离子摄影不需要光导材料。早期的离子摄影是用背面涂有导电层的绝缘膜，表面充以正电荷，在其对侧放置一金属网，两者之间用导线连接并接地线而构成的电离室。因为敏感度极低，需要很大的照射剂量，所以已不适用。近年来又采用了新的离子摄影方法。其装置是在一密封的扁盒内放置两个电极，在一侧电极表面加上一张绝缘膜，两电极加一直流电压而构成一影象盒。盒内充以某种压缩惰性气体如氙。内压需达10个大气压。影象盒放在被照物体下面。经X线照射后氙气发生电离并引起第二次电子发射，其多寡与通过物体进入影象盒的X线量成正比。离

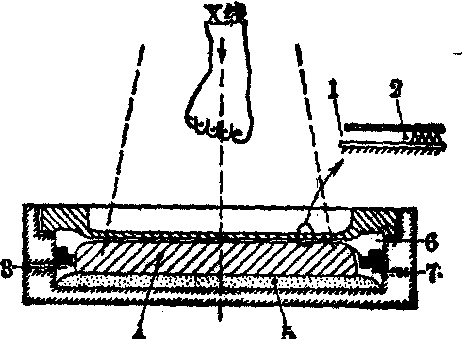

图1 电子X线摄影方法
1. 绝缘膜 2. 电子雪崩
3. 气体入口 4. 下电极
5. 绝缘垫 6. 影象盒
7. 气体出口

子在电场作用下沉积到绝缘膜表面形成一幅电荷潜象，再经显影而获得一幅X线图象(图1 )。这方法也称电子摄影并已制成采用这方法的乳腺X线摄影机在临床进行试用。此法的最大优点是所需的X线照射剂量极低，照乳腺时每片平均剂量仅为89mR，而干板X线摄影则为850mR。另外由于采用了液法显影，分辨率较高可达20Lp/mm。但此法技术比较复杂：
近有用液体材料如四甲基锡或四氯化碳等来代替氙气或用在影象盒外成象的方法以解决盒的密封和污染问题。由于此法所需照射剂量低接近胶片加增感屏甚或低于后者，因之是一比较理想的方法。
静电图象转移法 和干板X线摄影的不同点是干板X线摄影是将光导板上的粉末图象转移到纸上而成为一幅可以保存的X线图象，而本法则是将光导板上的电荷图象转移到纸或其他介质膜表面，在纸上形成一幅电荷图象而后再经显影成为一幅可见的X线图象。这类方法很多，大体上可分为顺序法和同时法两类，而以后者较适用于X线摄影。同时法是将一张介质膜叠放在光导板上在X线照射同时对介质膜和光导板之间施加一直流电压(1,000～2,000V)，由于光导膜的导电特性，光导板发生选择性导电，于是X线照射区电荷通过光导板并越过其间的空气间隙转移到介质膜上，其转移量与所接受的X线量成正比。这样在照射结束后将介质膜揭下，介质膜表面获有一幅电荷潜象，然后进行类似前法的干法或液法显影便可获得一幅可见的X线图象(图2)。因为此法可以不用考虑光导材料的暗衰减，所以光导材料的光敏性可以大幅度提高。另外光导板的寿命也较长，并且方法简单、稳定性好，加以用液法显影图象分辨率较高，国内已有用于四肢骨折的检查取得一定的效果。其缺点是由于电荷潜象要保存在介质膜表面，因之要求纸上有一层绝缘涂层而不象干板X线摄影可以用普通纸张，另外在电荷转移过程中容易由于有异常放电而影响图象质量。

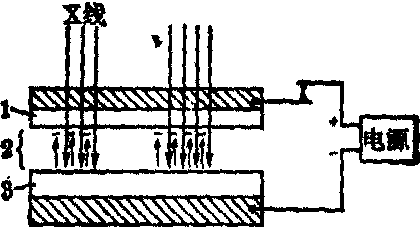

图2静电X线图象转移方法
1.介质膜 2.空气隙 3.光导膜

近年来在日本又发展了两种方法，分别称为桂川逆转电场法和加农摄影法。所用的感光板比较复杂，结构层次多，光敏性较高，因而摄片时所用X线剂量小，此外由于用了绝缘薄膜保护，因而使用寿命长，图象效果亦较好，但缺点为在X线照射时，须同时进行充电，技术上有一定困难，目前尚在研究改进阶段。
静电X线图象的形成是一物理过程，它的特点首先是边缘增强效应，简称边缘效应。这是由于光导板或介质膜上的电荷潜象虽是依接受X线剂量多少而作相应分布，但从电场强度来看则并不完全如此。由于电力线的分布在电荷分布有密度差的边缘部分较为密集，因此局部电场较强，从而能吸引较多的带电色粉颗粒，形成较高的图象密度，也就是在物体有密度变化处图象呈现一较明显的边缘。另一方面在大区域电荷密度均匀部分的中心区域电场强度反而稍低，因而图象密度亦减低。这些就是边缘效应(图3)。由于边缘效应的存在，夸大了原来组织密度差较小器官的对比度而使得原来用胶片不易发现的轻微密度改变得以明显辨别。干板乳腺摄影就是充分利用了这一特性。但边缘效应有时也会给诊断带来不利的一面即由于夸大而致图象失真，并会使组织密度差较大的部分如骨皮质和软组织交界处的一些结构细节失去其清晰度，在临床应用时须注意到这一方面。液法显影时通过偏置电压的调节可使边缘效应得到适当的调整，其强度减少甚至不明显。其次静电X线图象有很大的照射宽容度因之如照乳腺时在一张片子上可以同时记录由皮肤直到骨胳的影象，照射条件亦易掌握。再次它还有枯瘦现象这是由于硒膜表面空气发生电离而离子中和了一部分图象电荷以及由于散乱线所形成。不过这一般仅在用过高电压照相时才会发生。此外，因静电X线摄影有一静电过程，因之受温湿度影响较大，高温、高湿均会影响图象质量。有时会产生伪影，特别是在作乳腺摄影时人为污点易和细小钙化点相混淆，这些都须在临床应用时加以注意。由于静电X线摄影的特点，在临床应用方面逐渐得到推广。除乳腺等软组织摄影外，在体层摄影、血管造影等检查中也有一定的价值。加以可节约银盐及在军事上利用，颇有发展前途，但尚须在技术上进一步研究。

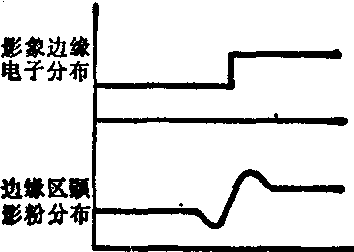

图3 边缘效应示意图

静电X线摄影X-ray static electricity radiography

是一种非银盐摄影方法。它不同于传统的X线摄影，不用卤化银胶片作为感光材料，而是依靠某些半导体材料的光敏导电特性或气体、液体的电离来进行摄影。优点是不需暗室、速度快、价廉，不消耗白银，图像具有特殊的静电边缘增强效应。这类方法包括干板X线摄影、离子摄影、静电图像转移法、逆转电场法及加农摄影法等。
