压区的压力计算

---

【说明】 以复合三辊双压区压榨为例，计算各压区的压力。见图1－15－103。

1－引纸辊 2－复合压榨底辊 3－中辊 4－上辊 5－可控中高辊 6－二压上辊 7－压损池

1．一压压区的压力计算

【说明】 一压压区的受力分析如图1－15－104

【例】 已知L=595cm，A₀=2017cm²，A₁==1386cm²，M=7．23×10⁵kg·cm，l₁=85cm，l₂=160cm，求加压及抬起时压区压力与空气压力的关系。

解：将已知数据分别代入式1－15－676及式1－15－677得：

加压时：N=25．5P+14．29

抬起时：N=－6．3Q+14．29

式中 Q——抬起时空气压力(kg／cm²)

P——加压时空气压力(kg／cm²)

3．三压区的压力计算

【说明】 三压区的压力换算如图1－15－106。

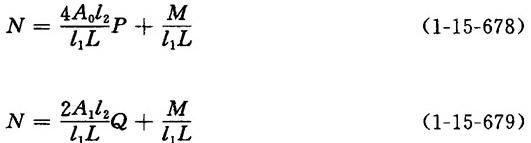

【公式】

式中符号含义及单位同式1－15－676和式1－15－677

【例】 L=595cm，A₀=2063cm²，A₁=1356cm²，M=1．85×10⁶，则加压与抬起时压区压力与空气压力的关系分别为：

加压时：N=27．74P+32．7

抬起时：N=－9．11Q+32．7
