受外压(真空)筒体壁厚的计算及选取表

---

(1)结晶罐(罐体长度与直径之比很小)按短圆筒公式计算

式中 S——罐体壁厚(厘米)

D——罐体内径(厘米)

m——稳定系数，(类似强度计算的安全系数)取为5～6

P——工作压力，取为0．95公斤／厘米²

Y——罐体圆柱部分总高与内径之比

E——罐体材料的弹性系数，钢为2．1×10⁶公斤／厘米²

C——腐蚀裕量，视情况及要求而定(一般可取2毫米)

(2)真空管路按长圆筒公式计算

式中各种符号意义同上式，其中m取4～5。

(3)受外压(真空)筒体壁厚可按糖机专业标准(Q／TJ3－75)选取(见表13－17)。

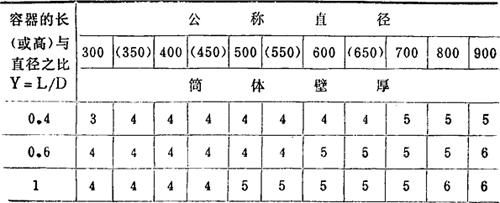

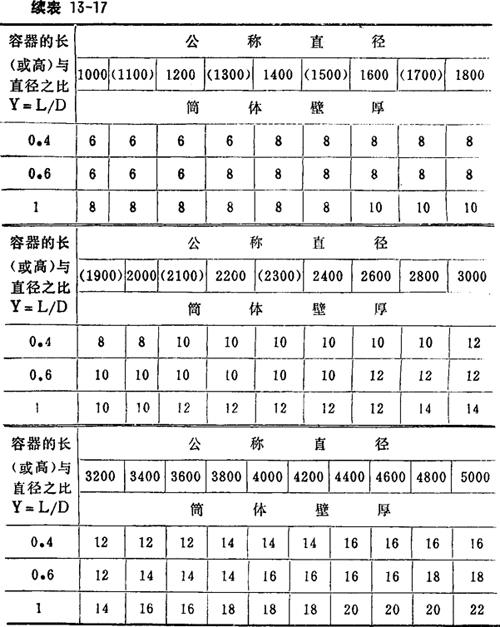

表13－17 受外压的容器设备壁厚选取表(毫米)
