各类离合器的比较及常用离合器

---

各类离合器的比较见表4．7-26，常用离合器见表4．7-27～4．7-29。

表4．7-22 常用摩擦元件的结构形式特点和应用

注：
❶  中间的对中环与左半部主动轴联接，供主、从动轴对中用。

❷  材料用铸铁HT200或铸钢。

❸  齿数的选择取决于所传递的转矩，一般取z=3～4。

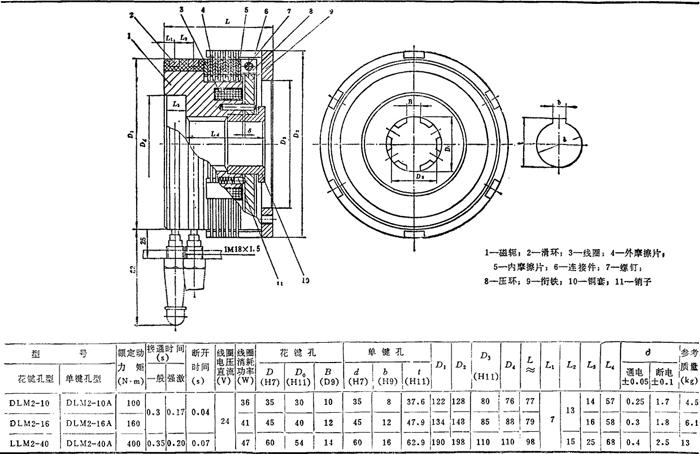

表4．7-28 DLM2系列摩擦片式电磁离合器 其余mm

注：1．离合器若工作在湿式条件下，其动作的快速性将降低。

2．为缩短起动时间，可采用提高线圈电压的强激磁法，一般强激电压为额定电压的2～4倍，表中的强激接通时间是在2倍额定电压时得出的。

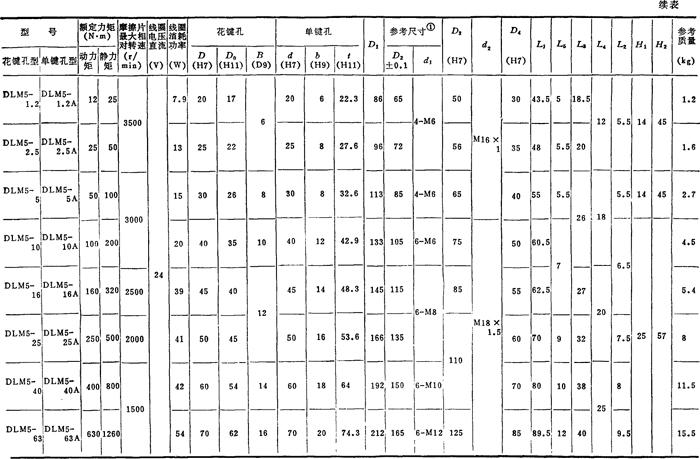

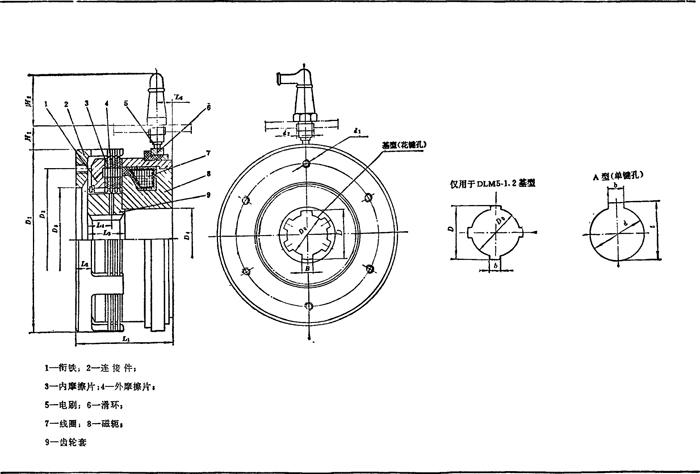

表4．7-29 DLM5系列摩擦片式电磁离合器 其余mm

注：
❶  螺孔d₁(或该圆周上开出2～3销孔，取直径与螺孔外径相同)由用户自行加工。

❷  其余见表4．7-28之注。
