四段串联真空洗浆机的黑液平衡计算及实例

---

【例】 已知条件：

从蒸煮锅随浆料来的黑液量V₀(m³／t风干浆)：6．6

进入黑液固形物含量G₀(kg／t风干浆)：1750

喷放锅下部浆料浓度C^′(%)：3

进洗浆机浆料浓度C′_进(%)：1．25

出洗浆机浆料浓度C′_出(%)：14

洗涤热水用量W(m³／t风干浆)：8

洗后浆料含水量C^″(%)：12

洗后浆料带走碱量G₁(kg芒硝／t风干浆)：30

洗后浆料带走碱量Na₂SO₄含量m(%)：95%

洗后浆料黑液固形物中含Na₂O量d(%)：23

假设：

提取黑液量为V(m³／t风干浆)

随洗涤浆料带走的水量为M(m³／t风干浆)

提取黑液中的固形物量为G(kg／t风干浆)

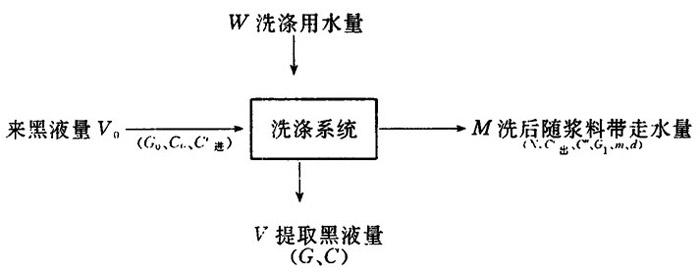

洗后浆料带走的固形物为N(kg／t风干浆)提取黑液浓度为C(g／L)平衡方框图如下：

解：
❶ 提取黑液量V的计算

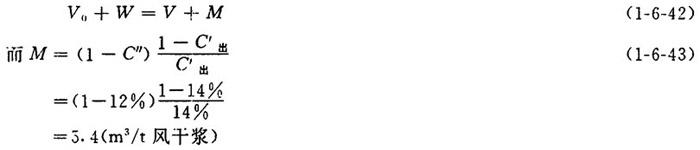

由于洗涤系统是封闭的，没有物质排入地沟，故总平衡方程为：

提取黑液量V：

❷ 提取黑液中绝干固形物量G的计算

绝干固形物总平衡：

提取黑液中绝干固形物G：

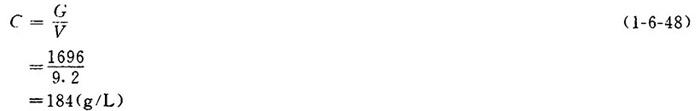

❸ 提取黑液浓度C的计算

即12°Be^′(15C)

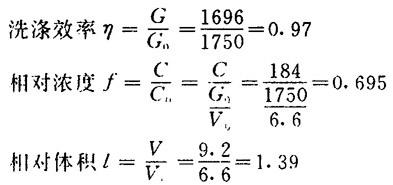

❶ 洗涤效果计算

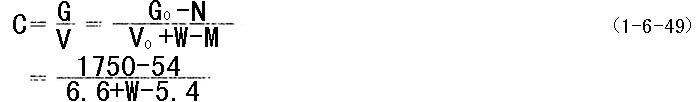

❺ 提取黑液浓度C与洗涤用水量W的关系

假设洗后浆料带走的碱与洗涤用水量无关，则提取黑液浓度与洗涤用水量的关系为：
