复卷机的传动

---

1．复卷机传动的要求

❶ 复卷机车速较高，可达1500～2500m／min或更高．通常的调速范围是1∶3～1∶5。

❷ 为简化传动，引纸车速达40～90m／min。

❸ 复卷机平均加速度通常为0．23～0．37m／s2，加速时间为50～60s，制动的平均减速度为0．42～0．75m／s2，制动时间约40s。

❹ 在工作车速范围内，速度波动值不超过±0．3%。

❺ 能自动保持张力稳定，近代复卷机配置两台直流电动机，分别传动2个支承辊，使纸卷内外紧度合适。

❻ 高速复卷机的引纸辊、刀辊，要设置传动装置和制动装置，厚纸卷要有启动助动装置。

2．复卷机传动功率

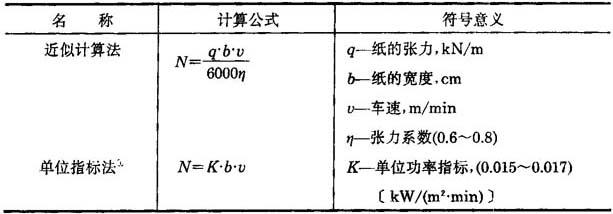

表11－8－24 复卷机的功率计算

注：
❶ 生产定量50～60g／m²的印刷及书写纸时的计算单位功率。
