形位公差符号

---

GB／T1182－1996规定的形位公差符号及说明见表1．7－13。

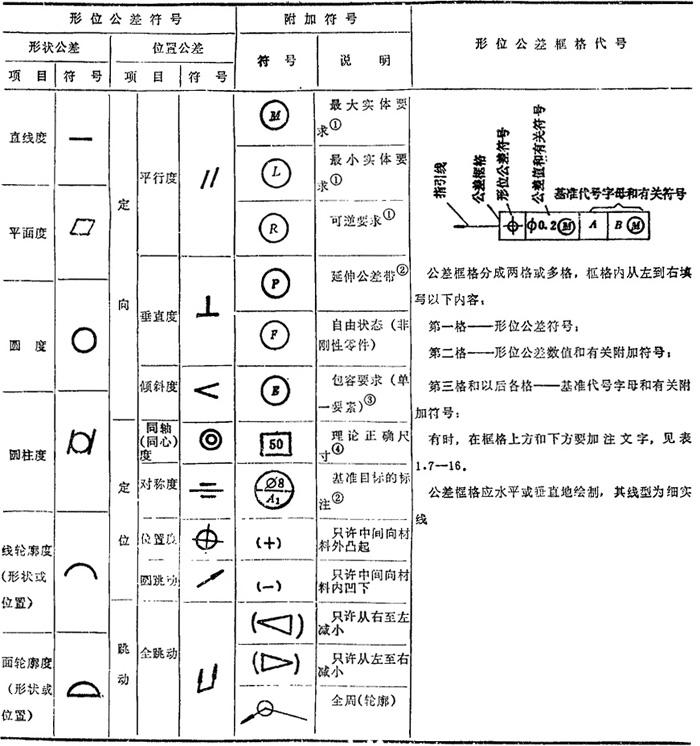

表1．7－13 形位公差符号(摘自GB／T1182－1996)

注：
❶ 其定义见GB／T16671－1996

❷ 如某公差带延伸到被测要素的长度界限之外仍有效时，则在公差值后加注此符号。

❸ 包容要求表示实际要素遵守其最大实体边界，其局部实际尺寸不得超出最小实体尺寸，有此要求的单一要素，应在其尺寸极限偏差或公差带号之后加注此符号。
❹ 表示该尺寸不附加公差。
