影响干燥能力的因素

---

影响干燥能力的因素很多，这里举S．F．Smith和B．W．Attwood的实验为例，以说明各因素的影响及它们的相互关系。

实验条件：

定量 220g／m²

抄速 73．15m／min

烘缸直径 1524mm

烘缸间自由区段 80%

烘缸表面温度 121℃

烘缸周围的换气装置 干球温度 63℃

湿球温度 62℃

换气用空气的速度 73．15m／min

湿纸张力 0．358N／cm

干毯质量 3．05kg／m²

开始干燥前湿纸水分63．4%，纸样规格为12．7cm×7．62cm，质量为3．3g。

表11－5－11 烘缸干燥能力表

干毯张力对湿纸页与烘缸表面接触压力的影响见表11－5－12。

表11－5－12 干毯张力对湿纸页与烘缸表面接触压力影响

曲线Ⅰ 干球温度 63℃

湿球温度 60℃

相对湿度 96%

曲线Ⅱ 干球温度 63℃

湿球温度 32℃

相对湿度 12%

干燥前湿纸水分63．4%。

3．换气用空气的速度对干燥影响

换气用空气的速度与干燥能力的关系可用下式表示：

曲线 “自由区段%”

a 14．5%

b 20．0%

c 27．0%

d 38 0%

干燥前湿纸页的水分 63．4%。

对于“自由区段%”的解释见图11－5－17。

5．烘缸直径对干燥能力的影响

图中数据如下：

以上实验条件：

烘缸直径 1．5m

烘缸表面温度 121℃

换气用空气 干球温度 74℃

湿球温度 63℃

干毯张力 15．4N／cm

品种 纸板(222g／cm²)

7．干毯的种类对干燥能力的影响

烘缸用干毯的种类对干燥能力的影响见图11－5－21。

曲线a－亚麻，0．152kg／m²

曲线b－棉、石棉干毯，2754kg／m²

曲线c－羊毛干毯，1．148kg／m²

曲线d－镍网，160目

曲线e－亚麻干毯，3．06kg／m²

干燥前湿纸水分66．7%

纸页定量222g／m²

8．蒸汽压力对烘缸蒸发水量的影响

(1)根据Tappi关于纸张的资料

❶ 印刷用纸蒸发水量与饱和蒸汽压的关系见图11－5－22。

❷ 半透明玻璃纸、防油纸蒸发水量与蒸汽压力的关系见图11－5－23。

❸ 牛皮纸、厚纸蒸发水量与蒸汽压力的关系见图11－5－24。

❹ 新闻纸蒸发水量与蒸汽压力的关系见图11－5－25。

❺ 薄纸蒸发水量与蒸汽压力关系见图11－5－26。

❻ 书写纸蒸发水量与蒸汽压力关系见图11－5－27。

上述图11－5－22～图11－5－27是根据下列公式给出：

P－纸浆 B－书籍纸 G－防油纸、玻璃纸 K－牛皮纸及纸板 N－新闻纸 PB－纸板 T－薄页纸和吸收纸 W－书写纸

❷ 蒸汽压力对纸张“良好的”蒸发量的关系见图11－5－29。

P－纸浆 B－书籍纸 G－防油纸 K－牛皮纸及纸板 N－新闻纸 PB－纸板 T－薄页纸吸收纸 W－书写纸

❸ 在较高蒸汽压力下的蒸发量(图中直线是纸、纸板类的混合平均数)与蒸汽压力关系见图11－5－30。

9．蒸汽压力对烘缸干燥能力的影响

蒸汽压力对烘缸干燥能力的影响，见图11－5－31。

a－吸收纸，包括滤纸、餐巾纸、硫酸原纸、字型纸等

b－根据Tappi纸张资料，将英制换算为公制后绘出

10．多缸纸机循环周期对干燥能力的影响

(1)多缸干燥纸页——循环周期与温度、蒸发量的关系纸页循环周期与温度、蒸发量的关系见图11－5－32。

(2)纸机车速与湿纸页蒸发水量的比例关系

纸机车速与湿纸页蒸发水量的比例关系，见图11－5－33。

表11－5－15 纸机车速与纸页蒸发量的比例关系

1－纸页 2－烘缸 3－干毯 4－干毯辊

从图11－5－34知与纸页和烘缸接触受热时间的长短相对应，且取决于烘缸直径、烘缸与纸页接触点间切线的夹角φ和纸机车速。

纸页接触烘缸时间：

❷ 干燥部烘缸单位有效面积蒸发的水量称为蒸发速度，用下式表示：

m－蒸发速度变化曲线 S－纸页干度变化曲线

(3)纸页干度与传热系数的关系

纸页干度与传热系数的关系见图11－5－37。

(4)纸页在烘缸上受热时间对纸页温度的影响

纸页的受热时间对温度的影响，见图11－5－38。

t_k－与烘缸接触层纸页温度

t_s－纸页的中层温度

t_z－纸页的外层温度

(5)烘缸直径对纸页受热时间的影响

烘缸直径对纸页受热时间的影响，见图11－5－39。

对纸张生产工艺和设备的研究，发现对烘缸干燥加热时间的选择有重大意义，如果采用最佳的干燥时间，可得到最大的平均蒸发速度。烘缸干燥最佳干燥时间ι₀，取决于生产纸张的品种、烘缸表面的温度、干毯的种类和它的张力，以及纸页进入干燥部时的干度。例如，纸页干度为40%时，ι_0平均=0．3～0．4s，可得到最大的平均蒸发速度。

(6)多烘缸纸机干燥部新的设计方案

多缸纸机干燥部新的设计方案，见图11－5－40。

(a)普通直径的烘缸 (b)增加直径的烘缸 1－低干度纸页曲线 2－高干度纸页曲线

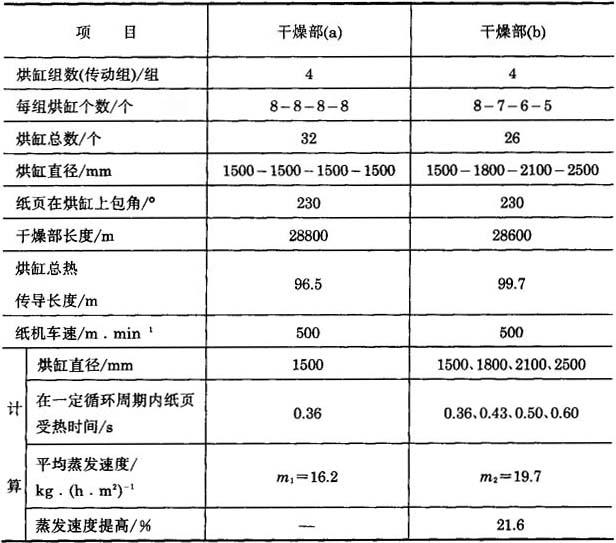

表11－5－17 普通干燥部与不同直径烘缸干燥部比较
