摆角调节机构

---

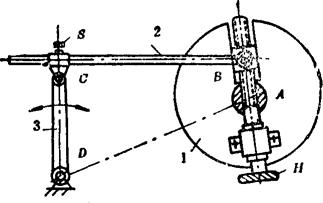

例5．2-194 曲柄、连杆长度可调的摆角调节机构

如图示，主动圆盘1绕A轴作曲柄转动，通过连杆2可使杆3作往复摆动。曲柄长度AB由盘1的螺旋调节，连杆长度BC由螺钉S调节，以改 摇杆3摆角的大小。

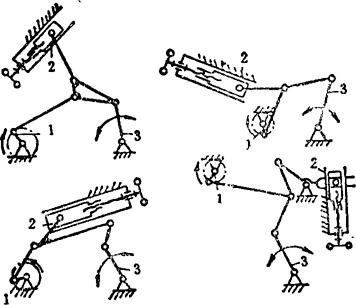

例5．2-195 螺旋调节固定铰链的摆角调整机构

图示各机构均为铰链多杆机构。1为主动曲柄，3为输出摇杆。摇杆3输出摆角的大小与可调滑块2的位置有关。通过螺旋调节，可改变滑块2及其上铰链点的位置，以实现摇杆3摆角大小的调节。其特点是可在运转过程中实施调节，且为无级可调。

例5．2-196 摆角可调的凸轮摇杆机构

图中主动凸轮1驱动的摆杆2及输出摇杆4分别设有位置可调的滑块A、B。位置调好后分别与各自的摇杆用螺钉固紧为一体，杆3用铰链分别与A、B联接，则成为摆角可调的凸轮摇杆机构。

例5．2-197 滑槽连杆摆角调节机构

图中，主动偏心轮1绕固定轴A转动，即以为曲柄带动滑槽连杆2作平面复杂运动。旋转调节螺旋3，可改变滑销C的位置，使滑槽连杆2的摆动范围和运动规律得到调节。
