普通螺纹

---

20．1 基本牙型与尺寸

三角螺纹的基本牙型如图4．1-3所示。

D—内螺纹大径；d—外螺纹大径；D₂—内螺纹中径；d₂—外螺纹中径；D₁—内螺纹小径；d₁—外螺纹小径；P—螺距；H—原始三角形高度

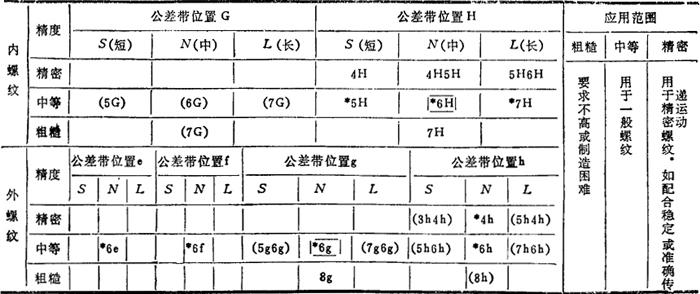

注：
❶  大量生产的精制紧固件螺纹，推荐采用带方框的公差带。

❷  带*的公差带应优先选用，不带*的公差带其次，括号内的公差带尽可能不用。

20．3 普通螺纹的标记

普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号组成，三者间用短横线“—”分开。

螺纹中径公差带与顶径(外螺纹大径或内螺纹小径)公差带代号不同时，应分别顺序标出；如二者相同，则只标出一个；若内、外螺纹装配在一起时，应以斜线分开，左边为内螺纹公差带代号，右边为外螺纹公差带代号。

螺纹旋合长度代号为中等旋合长度(N)时，可不标注；其他旋合长度则必须标出S或L；特殊需要时，可直接标出旋合长度数值单位(mm)。

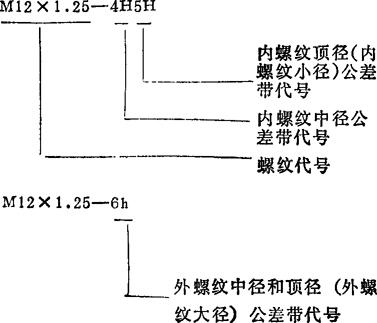

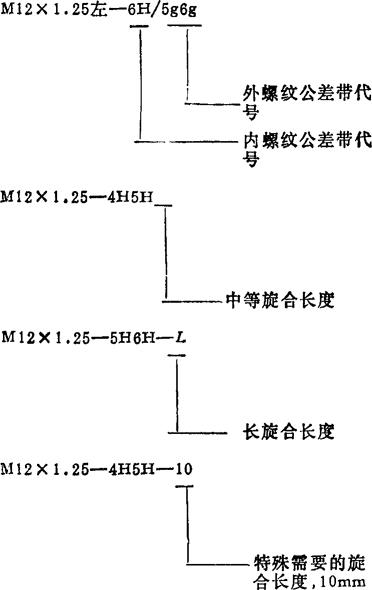

标注示例如下：
