机械木浆粗大组分的化学改性

---

Lindho1m将机械木浆进行筛分，将大于30目和30～50目的组分用二氧化氯进行处理，结果如表7-6-6所示。

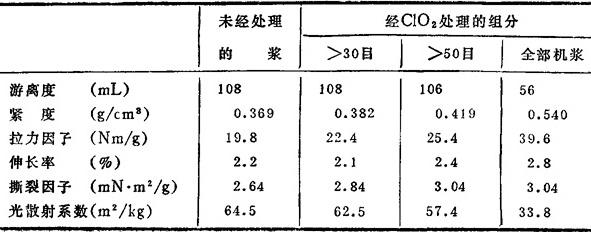

表7-6-6 粗大组分经40%CIO₂处理后按原比例重新混合成的机浆的性质

可以看出，经二氧化氯处理的粗大组分撕裂度可成倍增加，而抗张力则提高十几倍。

将这种经二氧化氯处理的粗大组分和未经处理的其它组分按原比例重新混合后的性质列于表7-6-7。作为对照表中也列入未经二氧化氯处理的原浆和未筛分的全部机浆经二氧化氯处理的结果。

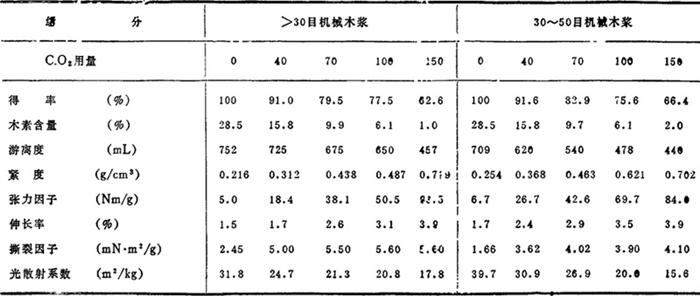

表7-6-7 CIO₂处理对机械木浆粗大组分的影响

注：处理条件：浆浓3%，温度50℃，开始pH5，处理时间1h．

可以看出，只处理粗大组分可以达到既提高强度又不明显地降低光学性质的效果。在新闻纸生产中可以使配比中硫酸盐木浆比例由18%降至14．5%。

二氧化氯处理成本太高，无实用意义。于是进一步研究了可能的替代方法，Lindho1m比较了高浓臭氧处理、低浓臭氧处理、磺化、碱精制和丙酮抽提5种方法。结果再一次证明低浓臭氧处理效果最好。而且，臭氧处理对光散射能力的影响比二氧化氯还小。

机械木浆化学改性的研究虽然取得了可喜的结果，但还存在一些问题，如关于臭氧改性的机理至今还不大清楚，在改善光学性质方面与实际要求还有很大差距，这些都是需要深入研究加以解决的。
