润滑装置

---

常用的各类润滑装置的有关参数分别见表4．11-19～4．11-48

表4．11-19 手掀油泵(SB-J型)

注：适用于机械设备上润滑油的注入。

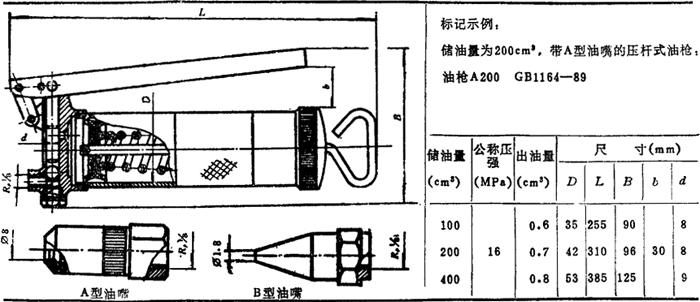

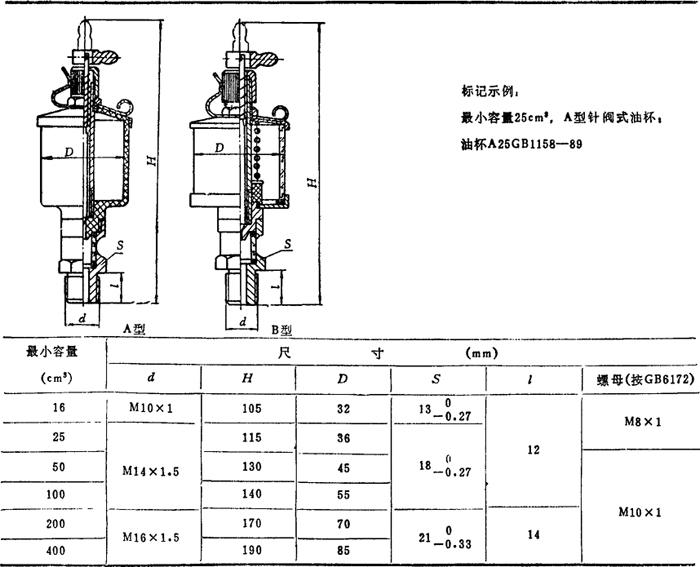

表4．11-39 压杆式油枪(摘自GB1164-89)

注：
❶  适于各种机械设备、汽车、拖拉机、船舶压注润滑脂用。

❷  表中D、L、B、d为推荐尺寸。

❸  A型油嘴仅用于GB1152、GB1153规定的油杯(表4．11-29，4．11-30)。

❹  R_o1／8尺寸允许采用M10×1。

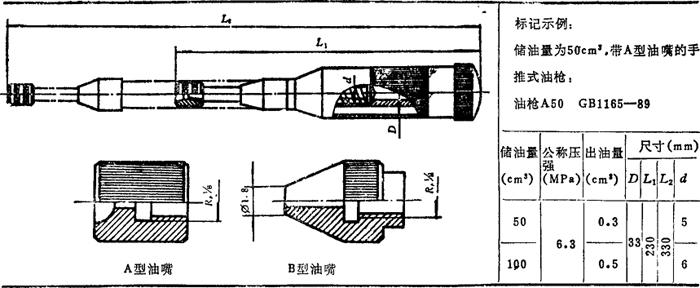

表4．11-40 手推式油枪(摘自GB1165-69)

注：
❶  适于各种机械设备、汽车、拖拉机、船舶等压注润滑脂或润滑油用。

❷  表中D、L₁、L₂、d为推荐尺寸。

❸  表中公称压强指压注润滑脂的给定压强。

❹  A型油嘴仅用于压注润滑脂。

❺  R_P1／8尺寸允许采用M10×1或M8×1。

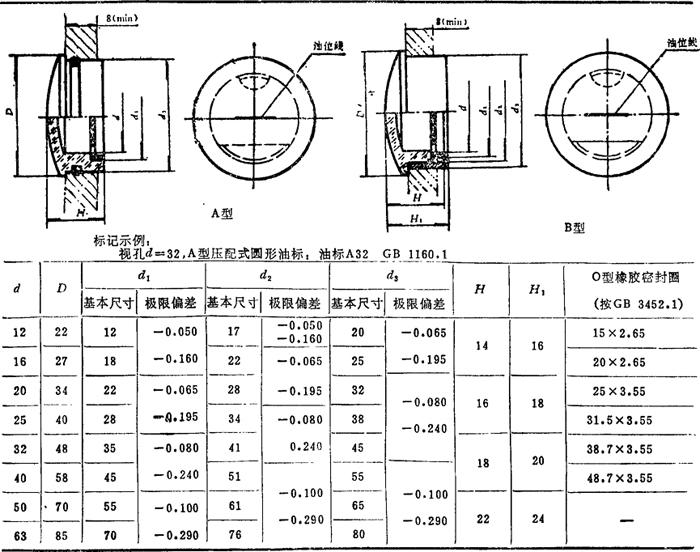

表4．11-41 压配式圆形油标(摘自GB1160．1-89) mm

注：
❶  与d1相配合的孔极限偏差按H11。

❷  A型用O型橡胶密封圈沟槽尺寸按GB3452．3，B型用密封圈由制造厂设计选用。

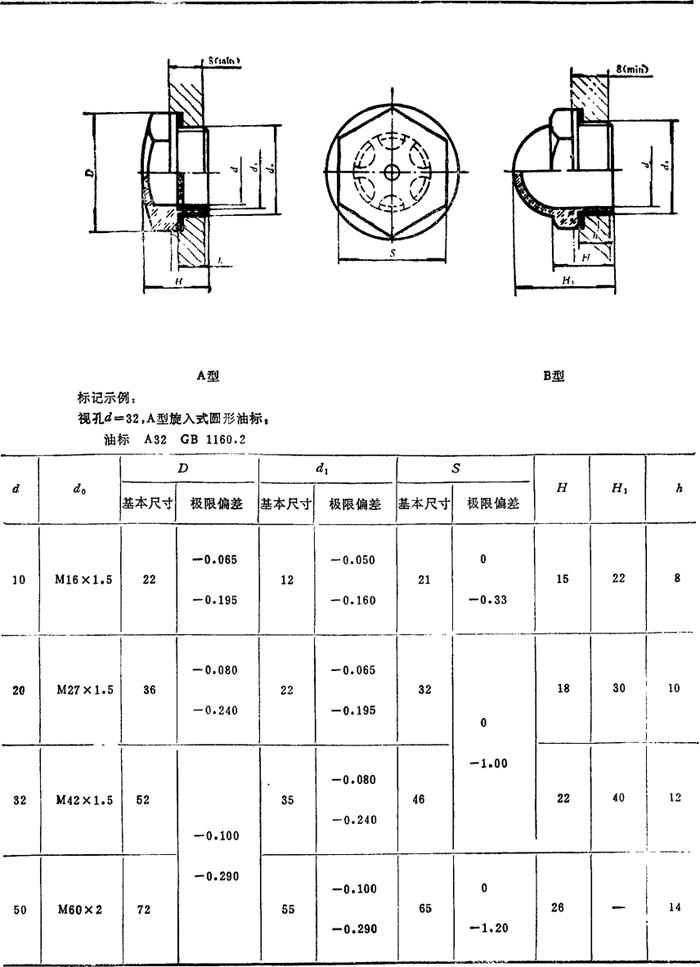

表4．11-42 旋入式圆形油标(摘自GB1160．2-89) mm

注：A型用作油位指示器，B型用作窥视油液工作状况。

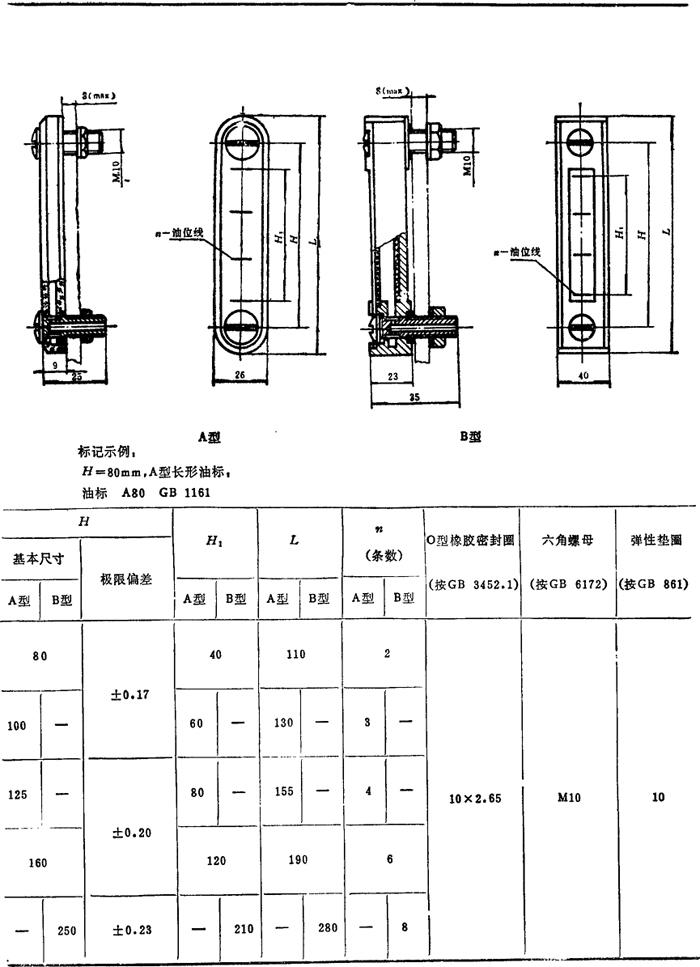

表4．11-43 长形油标(摘自GB1161-89) mm

注：O型橡胶密封圈沟槽尺寸按GB3452．3的规定。

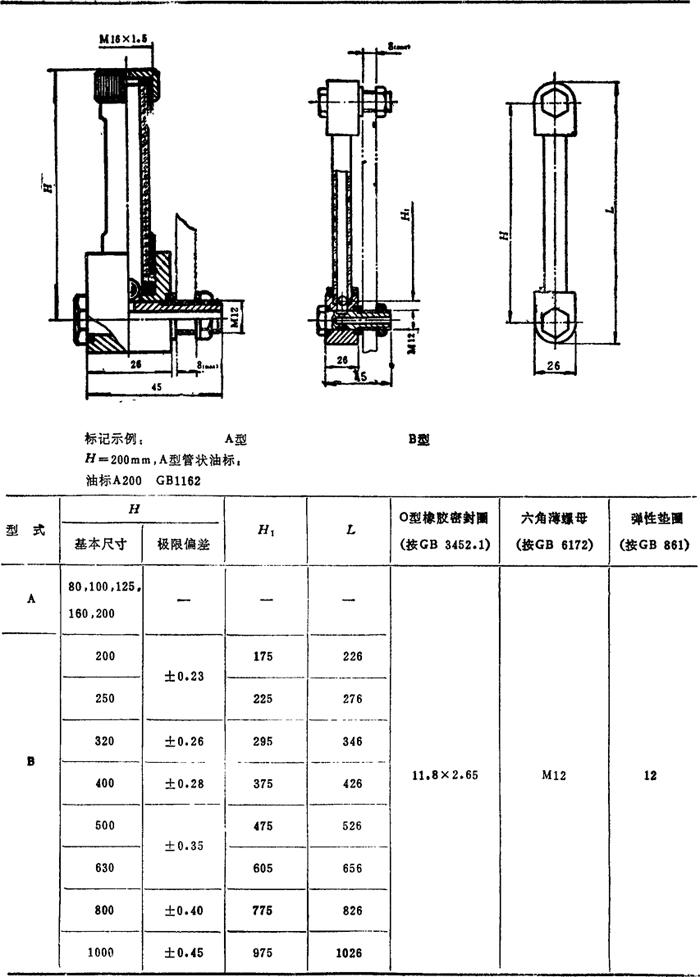

表4．11-44 管状油标(摘自GB1162-89) mm

注：O型橡胶密封圈沟槽尺寸按GB3452．3规定。

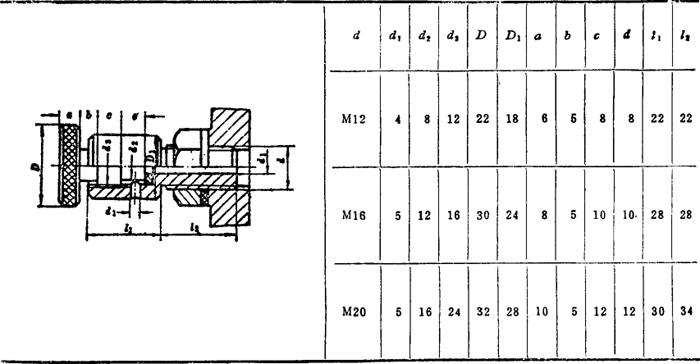

表4．11-45 旋塞式油标 mm

注：成对使用，一个装在最高油面处，一个装在最低油面处。

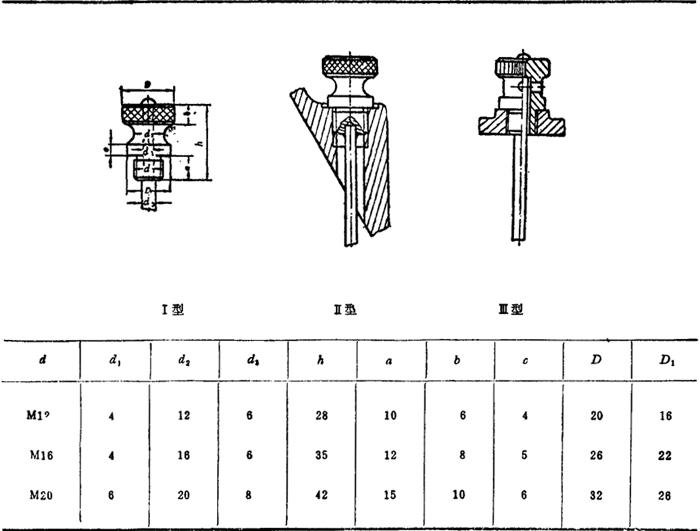

表4．11-46 油尺 mm

注：Ⅰ型为铆接结构，Ⅱ型为焊接结构，Ⅲ型附有通气孔，

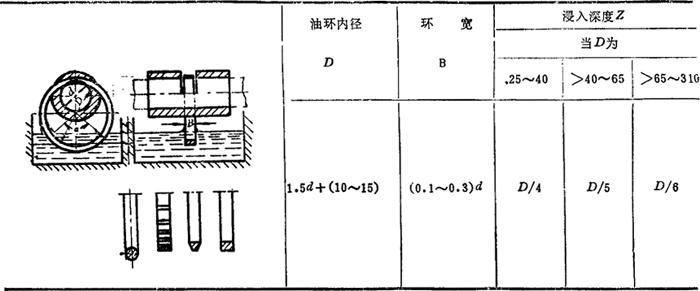

表4．11-47 油环润滑的油环推荐尺寸 mm

注：
❶  d-轴直径。

❷  油环截面有矩形、梯形和圆形，以前二种带油效果较好。一个油环的带油量为2～10m1／min，视油工作时的粘度和轴的转速而定。适用速度一般以dn＜200000mm·r／min为宜(n为轴的转速，r／min)。

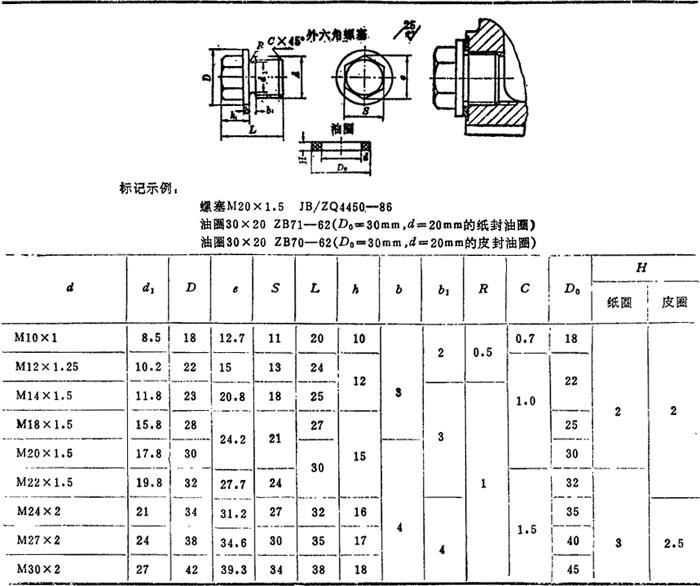

表4．11-48 外六角螺塞(JB／ZQ4450-86)、纸封油圈(ZB71-62)和皮封油圈(ZB70-62) mm

注：材料：螺塞-Q235；纸封油圈—石棉橡胶纸；皮封油圈—工业用革。
