溶解度参数

---

胶粘剂和被粘体的亲和性(或相容性)与粘接性有著密切的关系，高分子物质之间互溶或互相扩散必须具备一定的条件。首先是热力学的可能性问题，一个过程只有在体系的自由能降低的情况下才有可能进行，体系自由能的变化可用下式表示：

△F=△H－T△S

式中 △F——自由能的变化

△H——热焓的变化

△S——熵的变化

T——绝对温度

若△F≤0，这个过程可能发生；若△F≥0，这个过程不可能自发进行。溶解过程中体系的熵值是增大的，若△H为负值，或者△H≤T△S，则△F≤0可以满足。

两组分都是高分子时，△H为负值，仅是像硝化纤维素和聚醋酸乙烯或聚甲基丙烯酸甲酯的组合、丁腈橡胶和PVC的组合那样，分子间为强极性结合或氢键结合和当分子间力弱的情况，根据Hildebrand给予下式：

♂=凝集破坏

*剥离强度lbf／in=4．45N／2。5mm。

由图可知第1～10号胶粘剂虽然都能完全浸润聚酯薄膜，但粘接强度不高，聚酯的溶解度参数是，只有溶解度参数和聚酯接近的第11～13号胶粘剂(δ=10～11之间)才能产生很高的粘接强度，剥离时聚酯薄膜本身发生破坏。测定聚酯薄膜粘接后的剥离强度所使用的胶粘剂如表1－2所示。

表1－2 测试聚酯薄膜剥离强度使用的胶粘剂

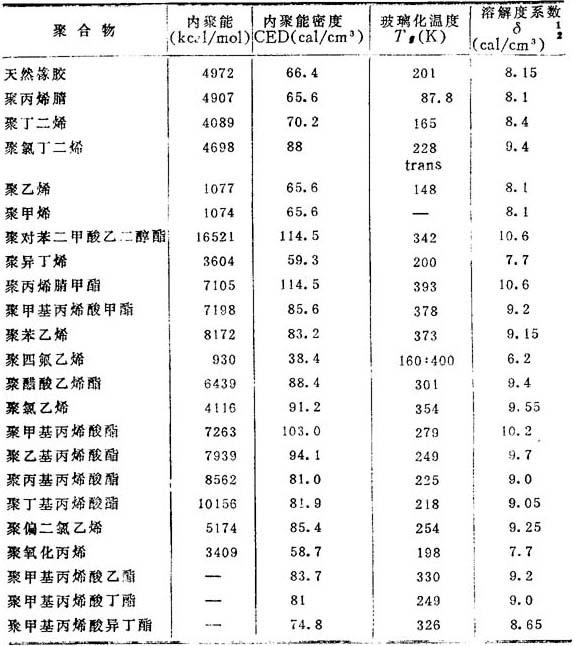

表1－3 聚合物的溶解度参数δ值

注；1cal=4．1868J
