滑动导轨

---

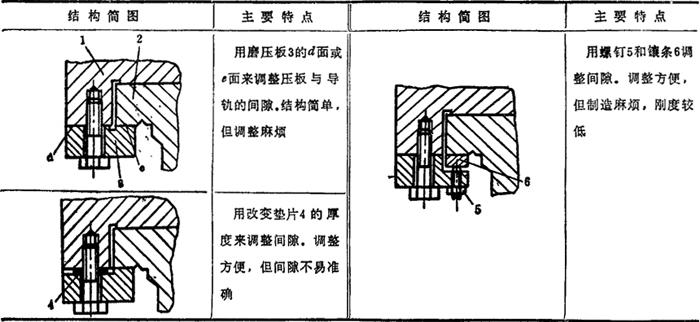

直线运动导轨截面的基本形状主要有三角形、矩形、燕尾形和圆形。直线运动导轨常由两条组合而成。直线运动滑动导轨的截面组合形式见表4．20-3。回转运动滑动导轨的截面形状有平面、锥面、V形面及其各种组合，见表4．20-4。

表4．20-3 直线运动滑动导轨的截面形状

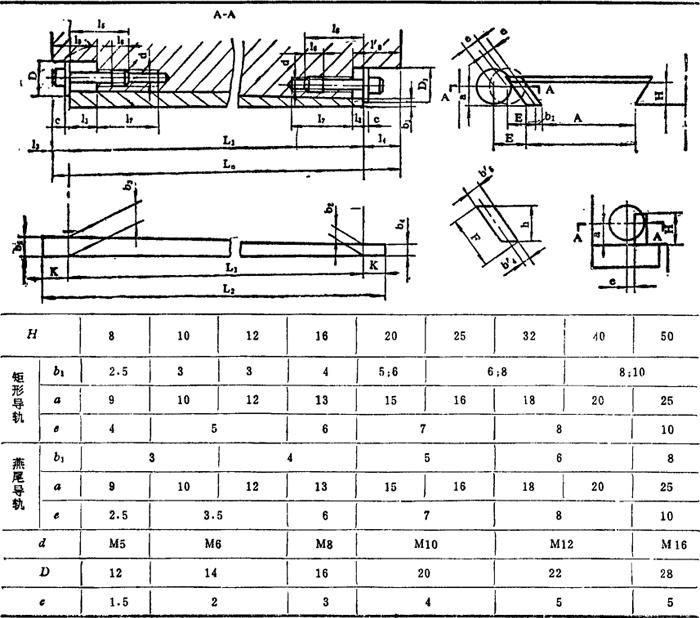

平头斜镶条和燕尾形导轨的梯形镶条的尺寸分别见表4．20-10、4．20-11。

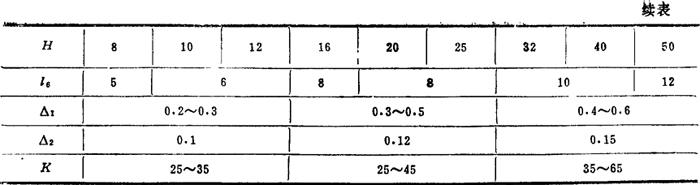

表4．20-10 平头斜镶条的尺寸 mm

注：
❶  镶条的斜度为1∶x(x=40～100)，镶条越长，斜度越小，以免镶条小头太薄。

❷  △₁、△₂分别为镶条往小头和大头移动时的间隙变化量，故镶条移动量l₁=△₁·x，l₂=△₂·x。

❸  K为预留切去量；D₁为螺钉头的导向孔直径(比D略大即可)；l₆为螺纹最小旋入长度。

❹  其他尺寸可通过几何关系计算得出。

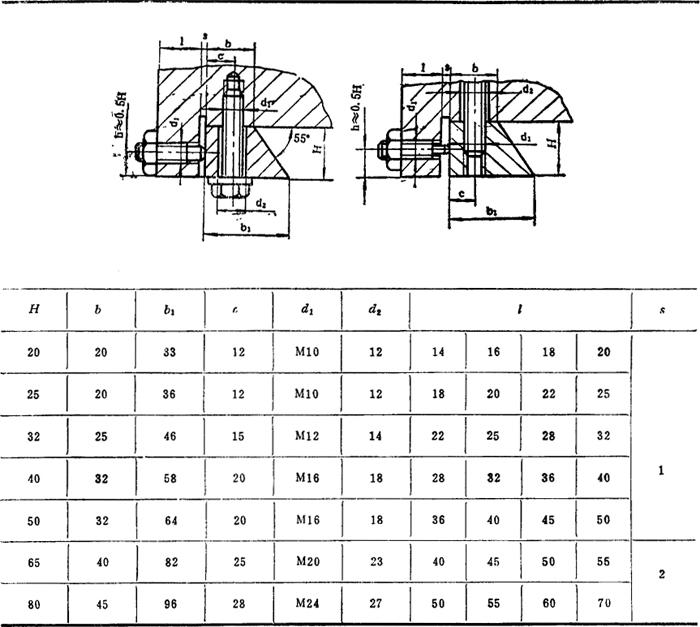

表4．20-11 燕尾导轨的梯形镶条尺寸 mm
