滑动螺旋传动副的设计计算及常用材料的选择

---

滑动螺旋传动副的设计计算见表4．18-2，有关参数见表4．18-3～4．18-7。常用材料列于表4．18-8。

表4．18-2 滑动螺旋副的设计计算

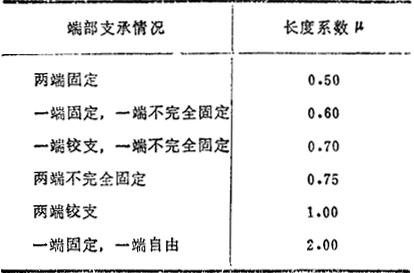

注：螺杆端部支承情况的判别法：

❶  如用滑动支承时，则以轴承的宽径比(B／d)来判别。B／d＜1．5时，为铰支；B／d=1．5～3．0时，为不完全固定；B／d＞3．0时，为固定支承。

❷  如用整体螺母支承时，仍用上法判别。此时B=H(H为螺母高度)。

❸  如用组合螺母(含半螺母)支承时，为不完全固定支承。

❹  如用滚动支承并有径向约束时，为铰支；同时有径向和轴向约束时，为固定支承。

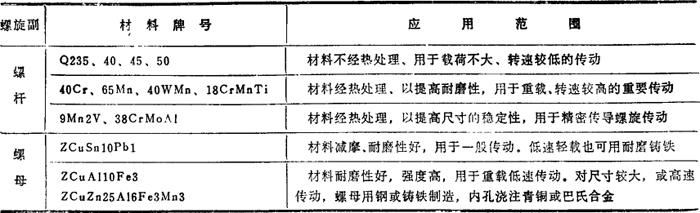

表4．18-8 螺旋副常用材料及应用范圈
