离合器的分类和标记方法

---

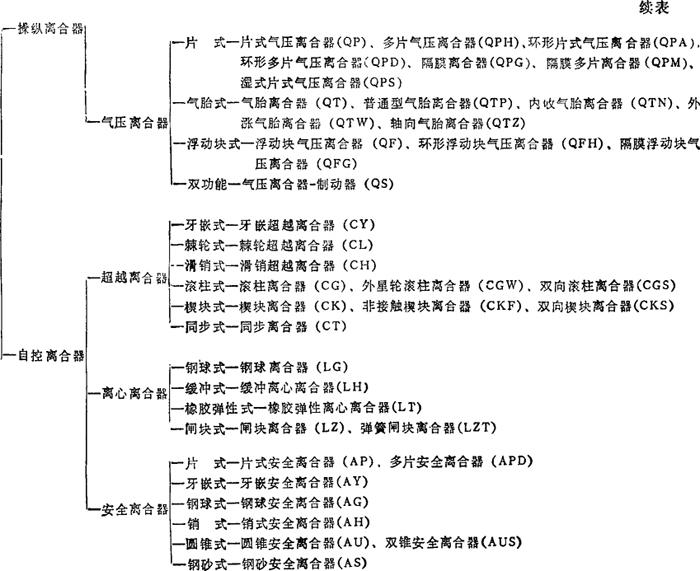

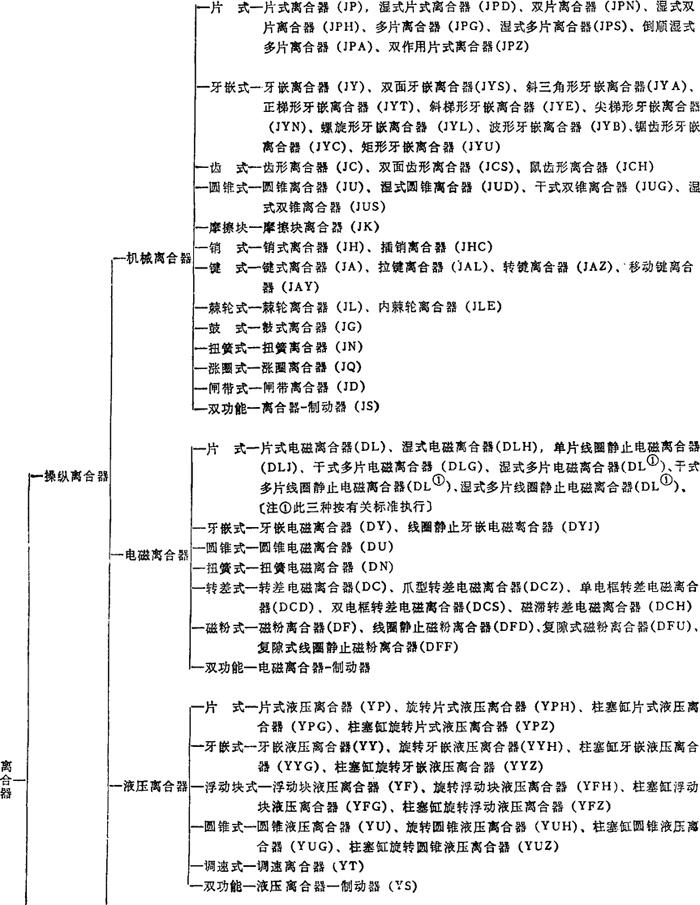

离合器的分类如下(括号中的该种离合器的型号与按公称转矩分级的规格号即表示某一规格的该种离合器)：

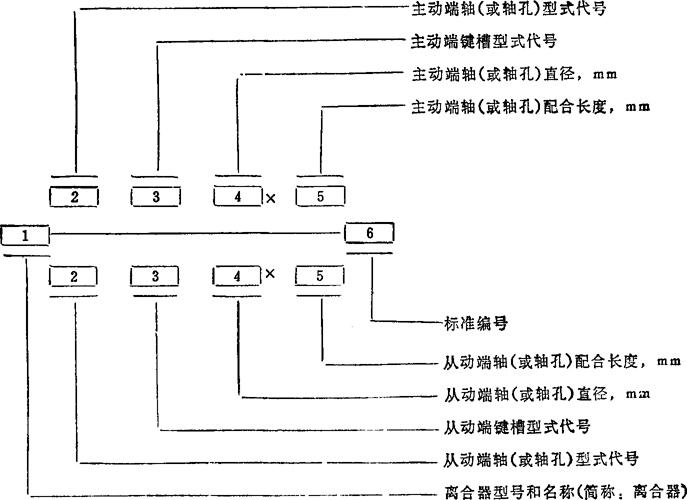

离合器用轴(或轴孔)和键联接时按以下标记方法：

Y型轴(或轴孔)和A型键槽的代号，标记中可予省略。离合器两端轴(或轴孔)和键槽型式与尺寸相同时，只标记一端，另一端省略。标记说明见表4．7-18。

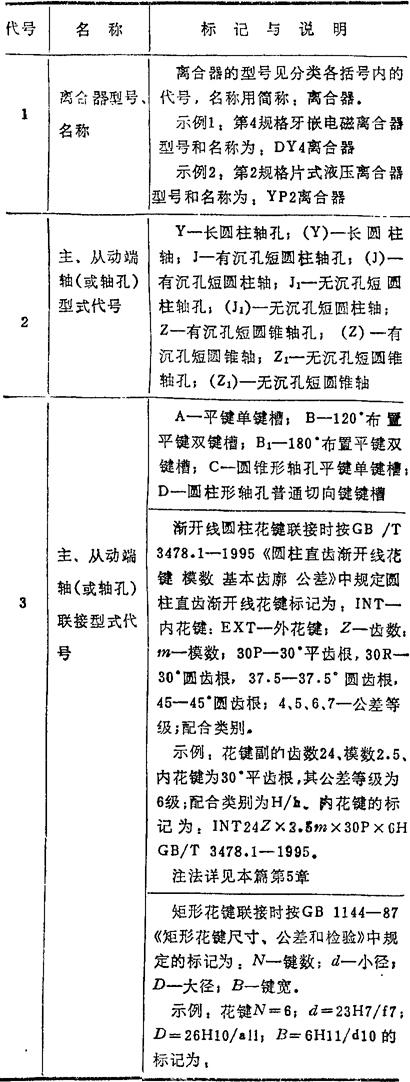

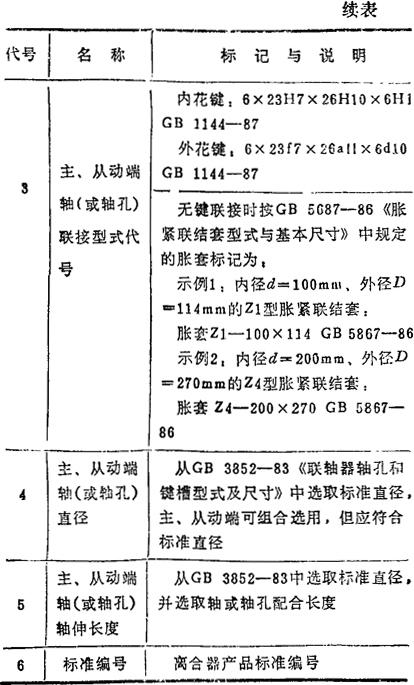

表4．7-18 标记说明(摘自GB10043—88)

标记示例：

❶  第3规格磁粉离合器：主动端：Z₁型轴，B型键，d=25mm，L=62mm。

从动端：J₁型轴，B型键，d=30mm，L=82mm。

❷  第5规格超越离合器：

主动端：J型轴孔，B型键槽，d=70mm，L=107mm。

从动端：J型轴孔，B型键槽，d=70mm，L=107mm。

CY5离合器JB70×107 ZB／TJ19025—90

❸  第6规格钢球离合器：

主动端：Y型轴，A型键槽，d=80mm，L=132mm。

从动端：J型轴孔，B型键槽，d=60mm，L=142mm。
