负载Y连接的三相电路

---

图8．1－25所示是负载Y连接的三相四线制电路，每相负载中的电流称为相电流I_P，每根火线中的电流称为线电流I_L。负载Y连接时相电流等于线电流，即

_P=_L

每相负载中的电流为

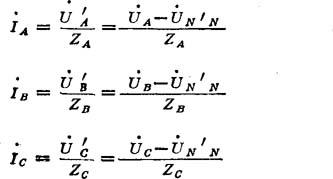

图8．1－26所示为三相三线制电路。若三相负载不对称，则各相负载中的电流分别为

式中负载中性点N^′和电源中性点N间的电压为

图b)是三相负载不对称时电压和电流相量的示意图。由图可见，无中线时，不对称三相负载Y连接，负载有的相电压高，有的相电压低，负载不能正常工作。因此，不对称三相负载Y连接时必须设有中线。
