进、出油口尺寸

---

液压缸的进、出油口，可布置在缸筒或前、后端盖上，其连接型式有螺纹、方形法兰和矩形法兰等(图23．3－39)。

(1)进、出油口螺纹连接

国家标准GB／T2878－93(等效于ISO6149－1980)规定了液压缸进、出油口螺纹连接的油口尺寸系列见表23．3－10。

表23．3－10 液压缸螺纹连接的油口尺寸系列

(摘自GB／T2878－93) 单位：mm

(2)进、出油口法兰连接

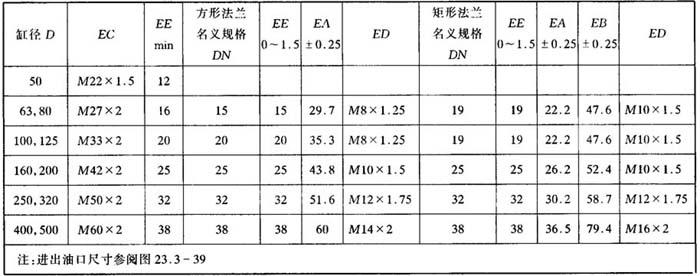

液压缸的进、出油口为方形法兰或矩形法兰时，其油口安装尺寸设计时，可参考(表23．3－12)，16MPa中型系列单杆液压缸油口安装尺寸(ISO8136－1986)和表23．3－13，25MPa系列单杆液压缸油口安装尺寸(ISO8137－1986)国际标准。
