钢

---

1．2．1 碳素结构钢

原称的普通碳素钢，在GB700－88中改称为碳素结构钢。碳素结构钢与优质碳素结构钢的异同见表

2．1－6。 碳素结构钢的牌号、化学成分及机械性能，应符合表2．1－7、2．1－8的规定。GB700－88的牌号表示法以及对各牌号所规定的技术要求等不同于GB700－79。新旧标准牌号对照如表2．1－9所示。

表2．1－6 碳素结构钢和优质碳素结构钢的异同

1．2．12 铸钢

一般工程用铸造碳钢的牌号、性能及应用举例见表2．1－53，表2．1－54；

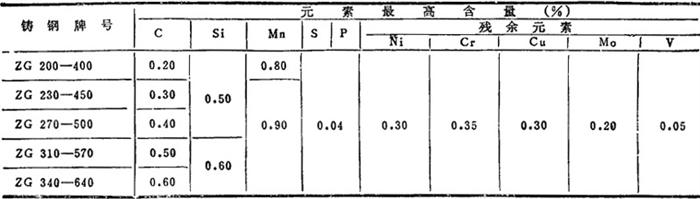

表2．1－53 一般工程用铸造碳钢的牌号及化学成分(摘自GB 11352－89)

注：
❶ 对上限每减少0．01%的碳，允许增加0．04%的锰．对zG200－400锰最高至1．00%，其余四个牌号锰最高至120%

❷ 残余元素总量不超过1．00%，如需方无要求，残余元素可不进行分析。

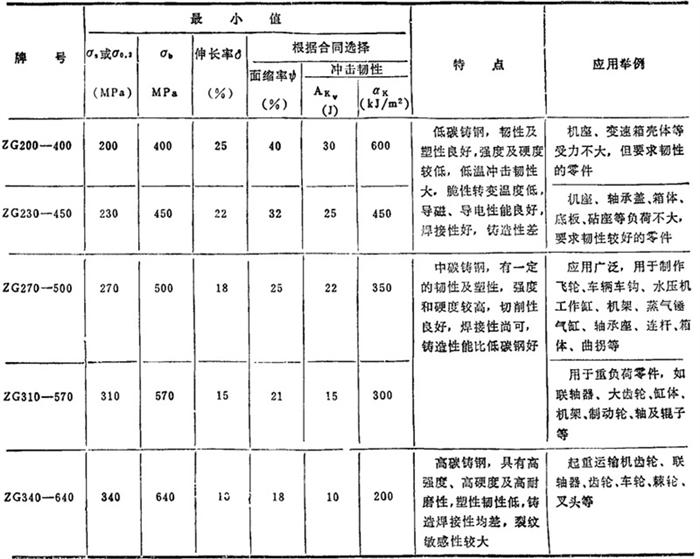

表2．1－54 一般工程用铸造碳钢的机械性能、特点及应用举例(摘自GB 11352－89)

注：
❶ 表中所列的各牌号性能，适应于厚度为100mm以下的铸件。当铸件厚度超过100mm时，表中规定的δo．2屈服强度仅供设计使用。

❷ 表中A_kv—－冲击吸收功(V型)，a_k－－冲击韧性(U型)。

合金铸钢

低合金铸钢的牌号、化学成分以及机械性能和应用举例分别见表2．1－55、2．1－56。

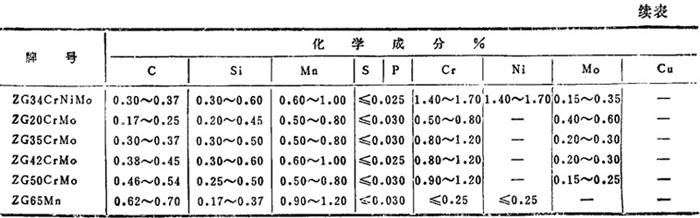

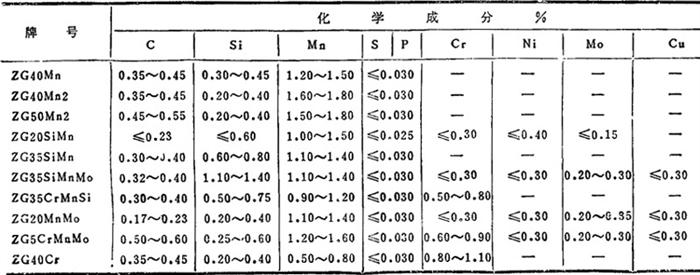

表2．1－55 合金铸钢的牌号及化学成分(摘自JB／ZQ 4297－86)

注：残余元素含量Ni≤0．30%，Cr≤0．30%，Cu≤0．25%，Mo≤0．15%，V≤0．05%。

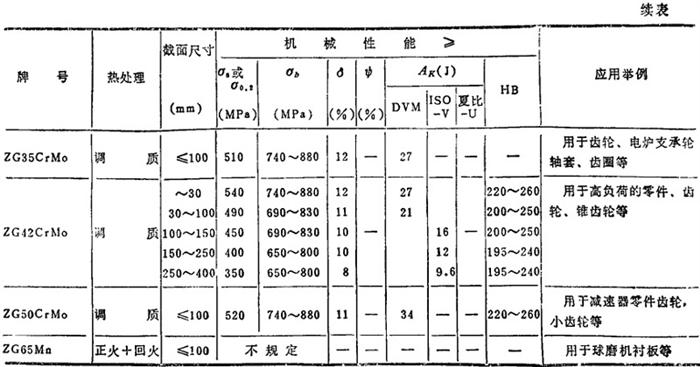

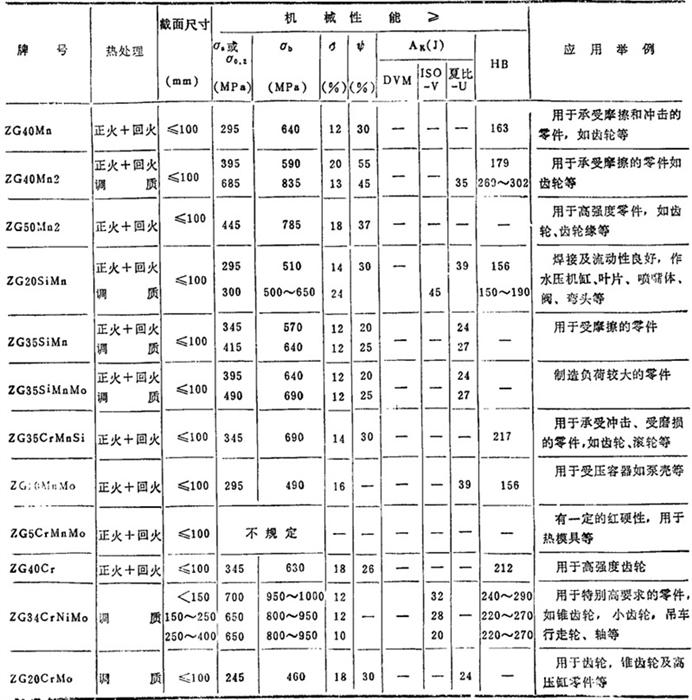

表2．1－56 合金铸钢的室温机械性能及应用举例(摘自JB／zQ 4297－86)

表2．1－57列出高锰铸钢的牌号和化学成分，铸件必须进行水韧处理，其加热温度为1060～1100℃，用水冷却。水韧处理后试样的机械性能应符合表2．1－58的规定。高锰钢铸件适用于承受冲击载荷和耐磨损的零件，但它几乎不能加工，且焊接性差。

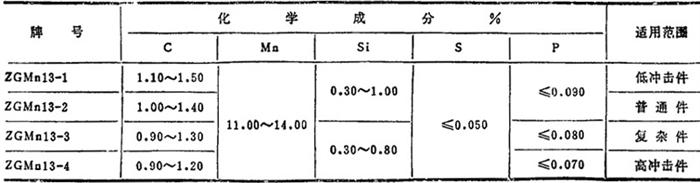

表2．1－57 高锰钢铸件的牌号及化学成分(摘自GB 5680－85)

注：ZGMn13系铸造高锰钢，“一”后阿拉伯数字表示品种代号。

不锈耐酸钢铸件的牌号、化学成分及机械性能参见GB 2100－80；耐热钢铸件的牌号、化学成分及机械性能见GB 8492－87。

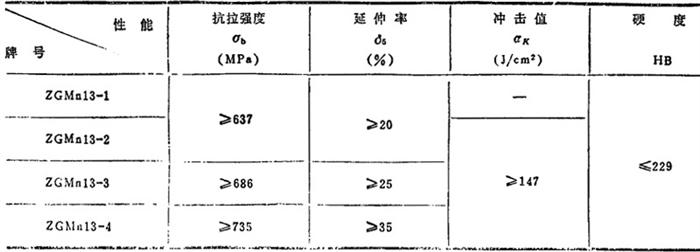

表2．1－58 高锰钢铸件的机械性能(摘自GB 5680－85)
