键联接的强度计算

---

键联接的强度计算见表4．5-24～4．5-26。花键轴和花键孔通常用抗拉强度不低于600MPa的钢制造。在载荷作用下频繁移动的花键齿需经热处理。

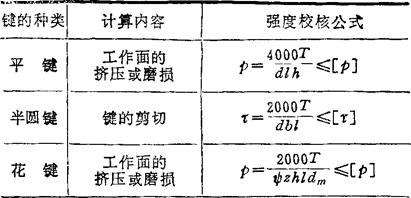

表4．5-24 键联接的强度校核公式

其中：T为传递的转矩(N·m)；d为轴的直径(mm)；l为键的工作长度(mm)；h为平键的高度(mm)(对于矩形花键，，对于渐开线花键，h等于模数m；D为矩形花键的大径；d为矩形花键的小径；c为倒角尺寸)；b为键的宽度(mm)；dm为花键的平均直径(mm)(对于矩形花键，；对于渐开线花键，dm为分度圆直 径)；ψ为载荷分布不均匀系数，通常取值为0．7～0．8；z为花键的齿数；[p]为许用压强(MPa)，见表4．5-25、4．5-26；[τ]为许用剪应力(MPa)，见表4．5-25

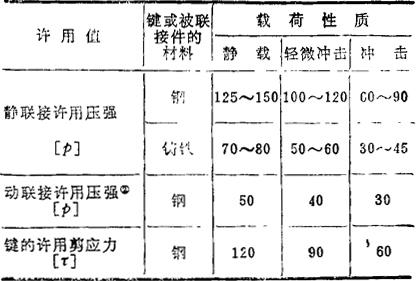

表4．5-25 键联接的许用压强和许用剪应力 MPa

注：
❶  〔p〕应按联接中材料强度较弱的零件选取。

❷  动联接指有相对滑动的导向联接。

❸  如与键有相对滑动的被联接件表面经过淬火，则动联接的〔p〕值可提高2～3倍。

❹  静联接与动联接的许用压强虽然用了同一个符号〔p〕，但意义不同。前者是针对防止压溃的挤压强度的许用值，后者则是从耐磨损强度出发的。

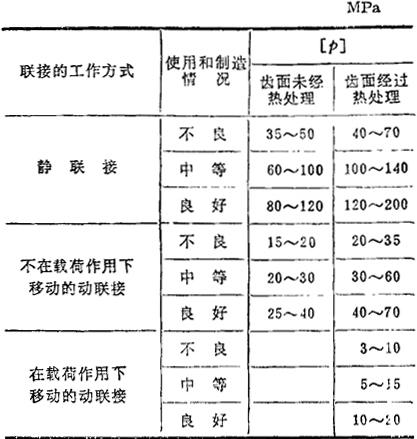

表4．5-26 花键联接的许用压强〔p〕

注：
❶  使用和制造情况不良，系指承受变载荷、有双向冲击、振动频率高、振幅大、润滑不良(对动联接)、材料硬度不高、精度较低等。

❷  在同一情况下，〔p〕的较小值用于工作时间长和较重要的场合。

❸  动联接指有相对滑动的联接。

❹  静联接与动联接的〔p〕含义不同，见表4．5-25注❹ 。
