除尘及其辅助设备的选型计算

---

【说明】备料系统选用不同的除尘设备，其选型的计算方法和步骤不尽相同，但有类似的规律可循。

1．风量的计算

【公式】

式中 Q——除尘设备或辅助设备的通风量(m³／h)

F——漏风面积(m²)

V——通风口吸风速度(m／s)

d——通风管道直径(m)

u——管道内除尘空气流速(m／s)，见表1－1－1

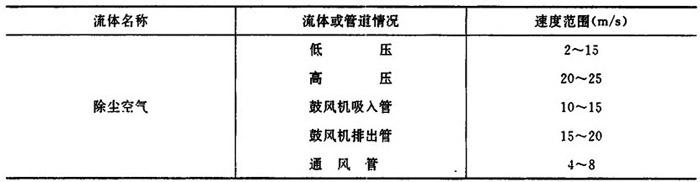

表1－1－1 管内空气常用流速表

2．通风管道直径的计算

【公式】

式中符号含义及单位同式1－1－11

3．通风阻力的计算

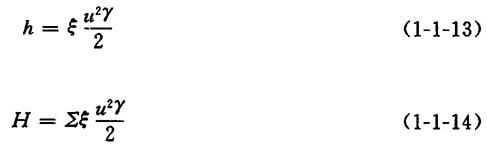

❶ 通风局部阻力计算

【公式】

式中 h——局部阻力(Pa)

ξ——局部阻力系数，见表2－5—20

u——空气流速(m／s)(当计算突然扩大管路的局部阻力时，其流速用小管中的流速)，见表1－1－1

表1－1－1 管内空气常用流速表

γ——管内空气重度(N／m³)

H——局部总阻力(Pa)

∑ξ——各局部阻力系数之和

❷ 通风直管阻力计算

【说明】直管阻力的计算方法有摩擦系数法和水力坡度法等，详请参见第二篇第五章第三节内容。

❸ 通风总阻力的计算

【公式】

式中：H_总——通风总阻力(Pa)

H_局——局部总阻力(Pa)

H_直——直管总阻力(Pa)

4．各通风管路的平衡校正计算

【公式】

式中 d、H——设计计算管径及压力损失

d′、H′——调整后管径及压力损失

n——指数，通常4〈n〈5
