中性层展开法
前面所述各种构件的展开，均假设以板厚为零时展开绘图的，而实际构件的板料都有一定的厚度。当板厚小于或等于1．5mm时，可略去板料厚度，将构件展开图的误差控制在工程允许公差范围内即可。但当构件板厚大于1．5mm时，则必须根据构件形状和接口处的不同情况，按板厚中心层展开长度、里皮展开长度(当弯曲尺为零时)或相交接口线尺寸为准画出构件的展开图(表6－3)，以保证消除板厚对构件尺寸和形状的影响。

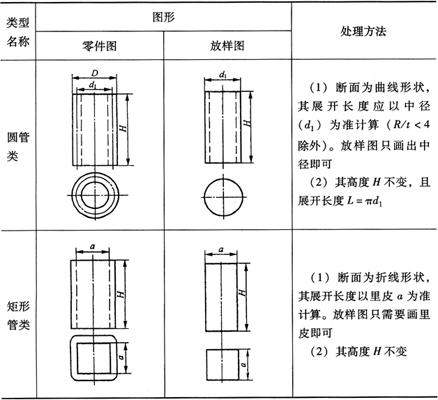

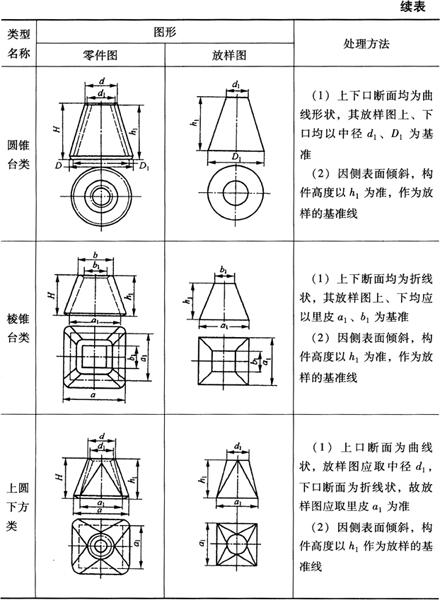

表6－3 不同形状构件的板厚处理方法
