埋弧焊机的导电嘴

---

导电嘴的作用是将电流导入焊丝，要求它既要导电又要耐磨，一般用耐磨铜合金制成。它按结构分为三类，如图4－23所示。(a)滚动式：靠导电轮1将电流导入焊丝，弹簧3将滚轮压紧。(b)夹瓦式：靠弹簧3的压力将焊丝夹紧在夹瓦1的中间，电流由夹瓦导入焊丝，为延长夹瓦使用寿命，在夹瓦内装－对衬瓦，磨损后仅更换衬瓦即可。(c)偏心式：电流由导电杆导入焊丝，利用导电杆1与导电嘴3中心的偏差，造成焊丝的弯曲，增大焊丝与导电嘴的接触压力，改善导电性能，这种导电方式用于焊丝直径小于2mm时效果较好。

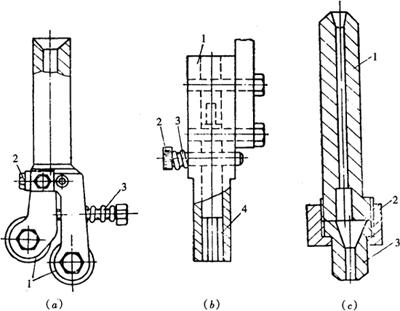

图4－23 导电嘴结构示意图

(a)滚动式 (b)夹瓦式 (c)偏心式
