多金属络合鞣剂

---

〔名称〕铬、锆、铝异金属多核络合物

〔主要成分〕

Cr－Zr－Al络合物

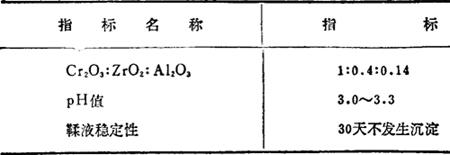

〔质量规格〕

〔性质〕

1．鞣液在pH值在3左右时，具有较多羟基及硫酸根、有机酸根，形成Cr－Zr－Al异金属多格络合物。这种络合物与胶原成多点结合，使革不仅具有铬鞣特点，同时兼具铝盐鞣革粒面细致，锆盐鞣革粒面紧密等特点。

2．鞣制的革有较高的收缩温度，平均为103．5℃，并可节约红矾70%。

〔制备方法〕

〔用途〕

用于猪正面革，猪修面革的主鞣剂。

例：猪正面革鞣制工艺。

去酸皮用阳离子油2%，进行预处理1小时，转入鞣制。

1．多金属络合鞣剂在头二天配好备用：

红矾∶硫酸锆∶硫酸铝∶硫酸∶葡萄糖∶水的比值为1∶0．893∶0．5∶0．45∶0．3∶2．5。

红矾为碱皮重的1．2%(酸皮重的1．4%)。

操作：在预处理液中进行，把络合鞣剂一次加入，转动2小时，pH值为3．3±0．2。

2．加碱。

大苏打 1%(从鼓门加入)

时间 30分钟

小苏打 0．8%(大水量化开，分三次加入，40分钟内加完)

时间 1．5小时

加入65℃左右的热水，使液体系数达到0．3，温度40～45℃，转动2小时后停鼓过夜，次晨转动20分钟，测pH值为3．9～4．1，搭放一天染色、加油。

〔贮运使用注意事项〕

自行配制时应注意勿混入铁质。

〔生产单位〕

合肥制革厂；成都科技大学。
