工作液强迫循环的应用

---

型腔加工属于盲孔加工，电蚀产物排除较为困难，为保证电火花加工的稳定性，必须将电蚀产物及时排出加工区．常常采用工作液强迫循环方法去除电蚀物．

(1)工件冲油法 在工件底部有通孔时的型腔加工可用此方法，见图3-15(a)．冲油压力为20kPa左右．

(2)电极冲油法 对于盲孔类型腔加工常用，见图3-15(b)．

(3)工件抽油 在加工直壁孔时常用，因为电蚀物不经过放电间隙，见图3-15(c)．特别要注意放电部位工作液的补充，否则会引起“放炮”现象．

(4)电极开排气孔 加工横截面积大的型腔时，应在电极上开通气孔，见图3-15(d)．开孔通气对精加工时稳定性有好处．

除上述4种方法外，还常用电极振动法、电极旋转法以及其他方法排除电蚀产物．在精加工时常用电极振动法清除电蚀产物．如果电极横截面为圆形，也可采用电极旋转法去除电蚀产物．

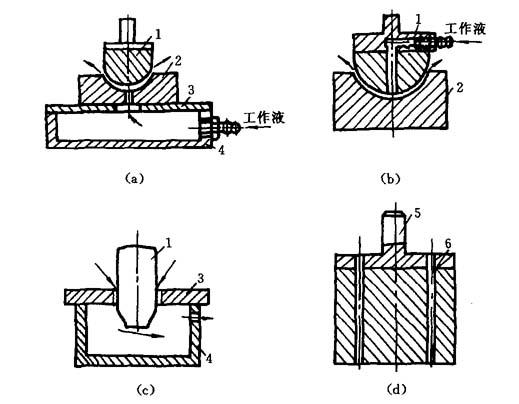

图3-15 常见工作液强迫循环示意图

(a)工件冲油；(b)电极冲油；(c)工件抽油；(d)电极开排气孔

1—电极；2—工件；3—垫板；4—油杯；5—电极座；6—排气孔
