更换插接器

---

常用的插接器有3P、6P、8P、12P、20P等，这里我们以3P的插接器为例来进行介绍。

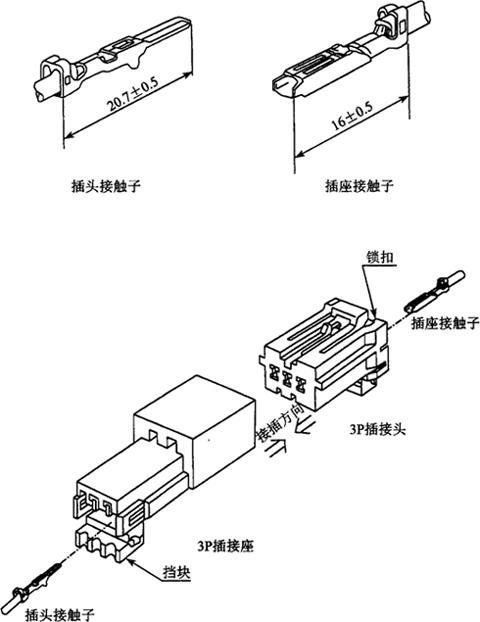

一套插接器分插接头和插接座两部分，而每部分又由接触子和接插头组成，如图11．4－1所示。

图11．4－1 接线插头结构示意

标准的插接件都带有防呆装置，即若插接方向错误也不可能连接上，从而避免错误连接。

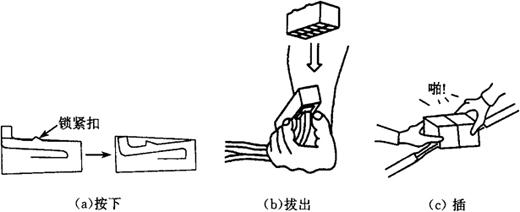

当需要修改连接线而必须拔下接头时，可以按照图11．4－2所示下压锁紧扣，确定下压锁紧扣直至与插接头外壳平齐时，正向外拉拔下插头。

图11．4－2 插头插拔示意

插插接头时，如图11．4－2(c)所示，用手分别抓住插接头和插接座，插接头和插接座对正后将插接头插入插接座，应听到“啪”的一声后，才可确认插接完成。

插接头在使用中，还需要遵守下面的规范：

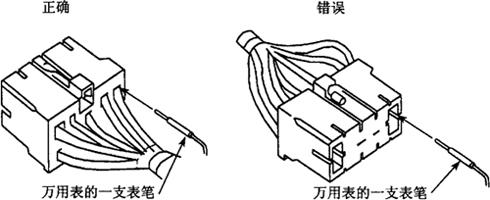

在进行线路检测时，应如图11．4－3所示，将万用表的表笔抵住电线侧，绝对不要将万用表表笔等异物插入接触子侧。

图11．4－3 插头测量方法示意

因为插接头都是用塑料等制作的，所以要禁止摔击、踩踏。在使用中，还要尽量避免过多的插、拔操作。
