联轴节

---

在两轴之间有偏移和倾斜的情况下，联轴节仍能正常传递扭矩。它有弹性和刚性两种形式，拖拉机上常用弹性联轴节。东方红－802型拖拉机的联轴节如图4－5所示。联轴节主要由连接盘、橡胶块、空心销和联轴节叉组成。在连接盘内装有4个橡胶块和空心销，橡胶块内孔的钢丝网层焊接在空心销上。在离合器轴与变速箱第一轴轴线之间产生偏差或倾斜时，依靠橡胶块的弹性变形仍能可靠地传递扭矩，并能减缓振动和冲击。

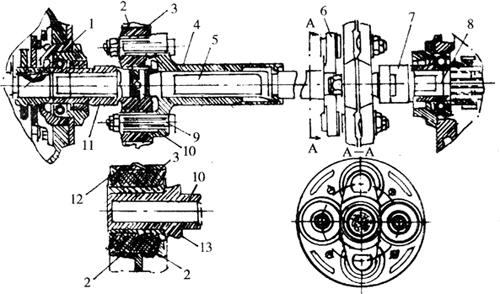

图4－5 东方红－802型拖拉机联轴节

1．离合器轴 2．连接盘 3．橡胶块 4．联轴节叉 5．传动轴 6．联轴节 7．联轴节叉 8．变速箱第一轴 9．连接螺栓 10．空心销 11．联轴节叉 12．帆布层 13．钢丝网层
