化学实验投影器huaxue shiyan touyingqi

构造见图1，可用于放映各种投影片、透明或半透明的实验器具和进行书写，也可以对各种化学实验进行投
影，以使学生看到放大了的清晰而真实的实验现象，从而大大提高演示实验的直观效果。

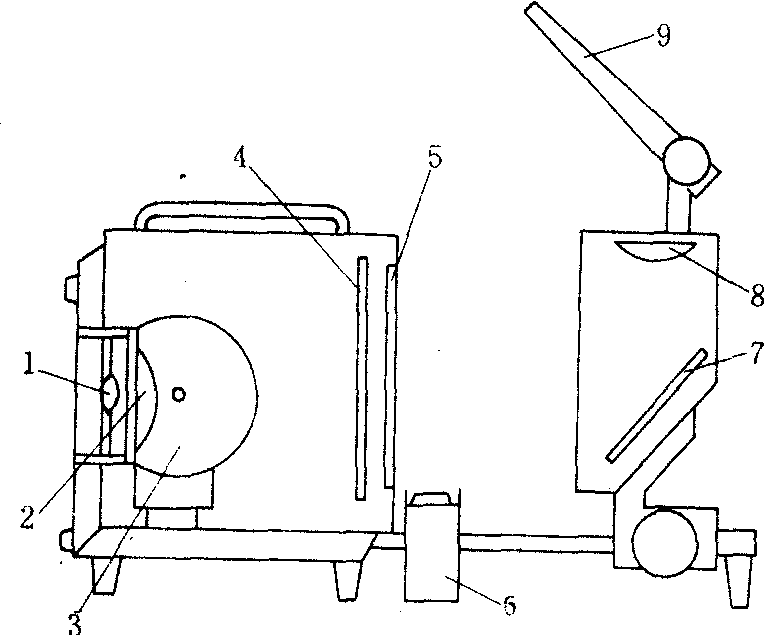

图1 化学实验投影器的构造
1 镝灯 2 聚光镜 3 电机风扇 4菲涅尔透镜 5 载物玻璃
6反应槽架 7一次反射镜8物镜9二次反射镜

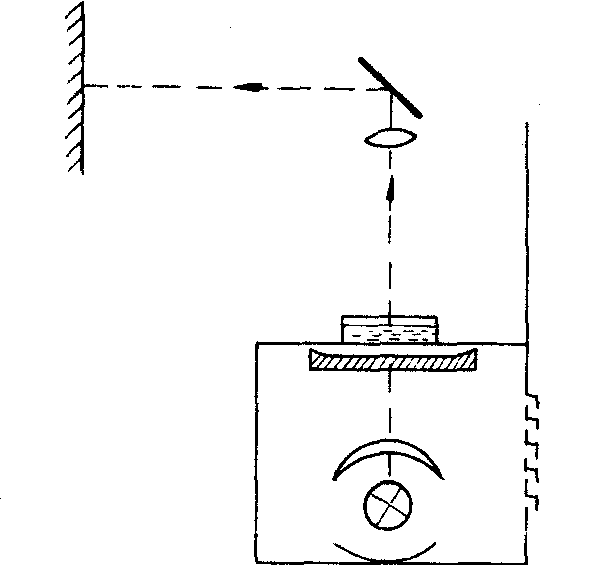

图2 水平投影光路

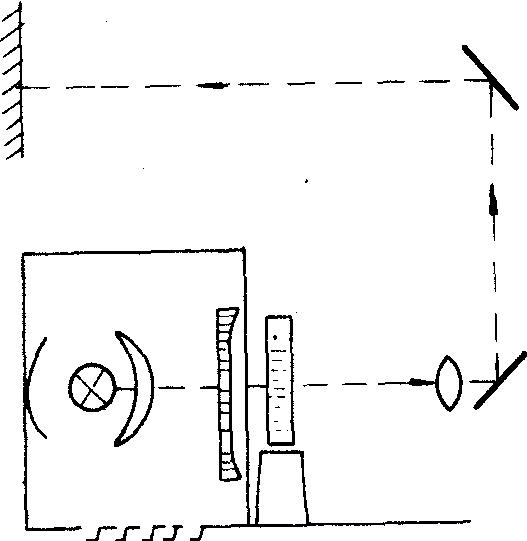

图3 竖直投影光路

进行投影实验的投影方式有水平和竖直两种。
水平投影： 投影光路见图2。投影器正立，二次反射镜向后上翻 （不用），实验物品放在载物玻璃上。投影后，银幕上的影像是俯视容器时所观察到的现象。
竖直投影： 投影光路见图3。将投影器卧放，实验仪器直立放置在罗纹透镜前的反应槽架上，二次反射镜摇到立位处摆正。投影后，银幕上得到的是平视容器时所观察到的现象。
