原木横向输送机log transverse conve-yor

利用两根以上平行的循环式链条横向载运原木的场内运输机械。主要用于贮木场出河和喂料，也可用于选材、装车、装排、木材过坝和短途转运等作业。原木横向输送机由驱动站，牵引链条、被动站、机架等组成（见图）。驱动站发出的扭矩通过链传动驱动链轮进而驱动牵引链条。由于各驱动轮的牙齿相位相同，所以各牵引链条上的托木钩可保持同步运行。如果在喂料点将原木装到托木钩上，托木钩沿着导槽将原木运往另一地点卸下，通常在输送机的端头处卸木。横向输送机的牵引链条一般是板链。根据用途不同，输送机可由单节、双节和多节组成。横向输送机的基本参数有钩距、链条数、链速、输送机的长度、坡度和驱动功率等。其生产率不但与原木载荷、链速有关，还取决于钩距大小。

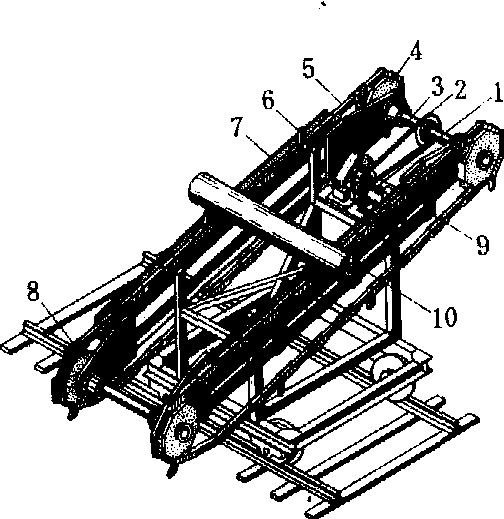

原木横向输送机
1.驱动站； 2.传动链； 3.驱动轴；4.驱动轮； 5.牵引链条； 6.托木钩； 7.导槽； 8.被动轮； 9.机架； 10.原木
