水泵安装高程pump setting elevation

水泵装置基准面的高程。它直接影响水泵的吸水性能与泵站的土建费用。用进水池最低水位高程(_低水)加水泵的允许吸水高度(H_允吸)表示。即(_安＝_低水+H_允吸)。水泵基准面的计算位置随泵型而异（见图）。卧式离心泵和混流泵的允许吸水高度用下式计算：

式中H允真为允许吸上真空高度(m);h_吸为进水管路水力损失(m);V_进为水泵进口流速(m/s);g为重力加速度，等于9.8 m/s²。立式轴流泵和导叶式混流泵的允许吸水高度按下式计算：

式中△h为气蚀余量。根据上式计算结果，H允吸如为负值，表示水泵基准面淹没于水下；如为正值，水泵的基准面安装在水面以上。为了便于水泵起动，通常要求将轴流泵的基准面淹没于进水池最低水位以下0.5～1.0 m。

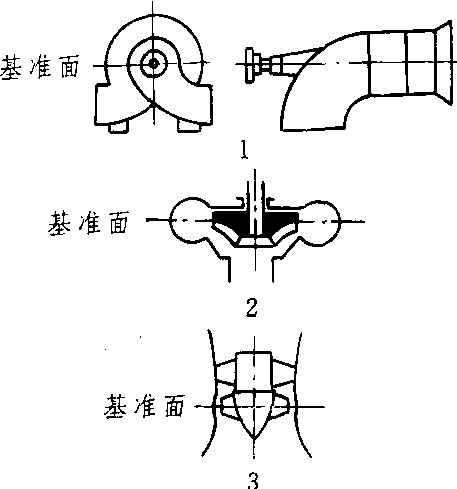

各种水泵基准面

1.卧式离心泵、混流泵、轴流泵 2.立式离心泵 3.立式轴流泵、导叶式混流泵
