电压表dianyabiao

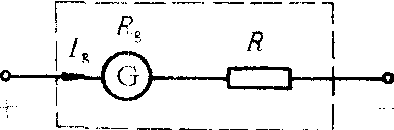

测量电路中的交、直流电压的指示仪表。常用的电压表是将磁电系电流表改装而成的。表头本身可以看作一个电压表，因为表头两端加上被测电压时，线圈中就有电流通过，指针就有偏转，由于线圈的电阻一定，其电流与电压成正比，所以指针的偏角可以反映被测电压的大小。刻度盘按照电压标定。表头就可以当作电压表使用。不过，通常磁电系电流表电阻R_g为几百至几千欧，允许通过的最大电流I_g为几十微安至几十毫安，电阻两端的电压较小。而实际测量中，被测电压往往大大超过表头允许的电压。于是要对表头进行改装。如果给表头串联一个合适的电阻R(见图1)。使R分担大部分电压，就使得电压表可以测量较大的电压，即表头与电阻R的串联构成一个量程较大的电压表，相应地改变刻度盘上的电压值，就可直接读出U。由于串联电路中电压跟电阻成正比，所以R=U_R/UgRg，按测量要求，根据电流表的R_g、I_g可得到分压电阻R的值。如果要改装成为量程为U的电压表，所需串联的电阻R也可表示为R=U/Ig-Rg。或者说要想把电压表的量程扩大到n倍，串联的电阻R就应等于表头电阻的(n-1)倍，即R=(n-1)Rg。

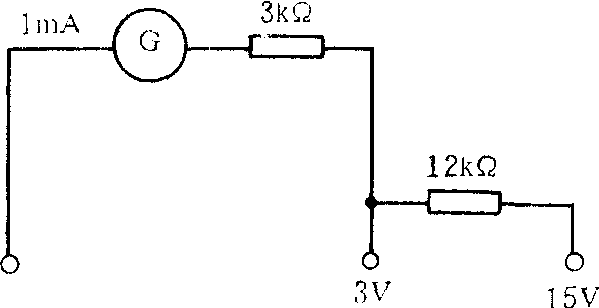

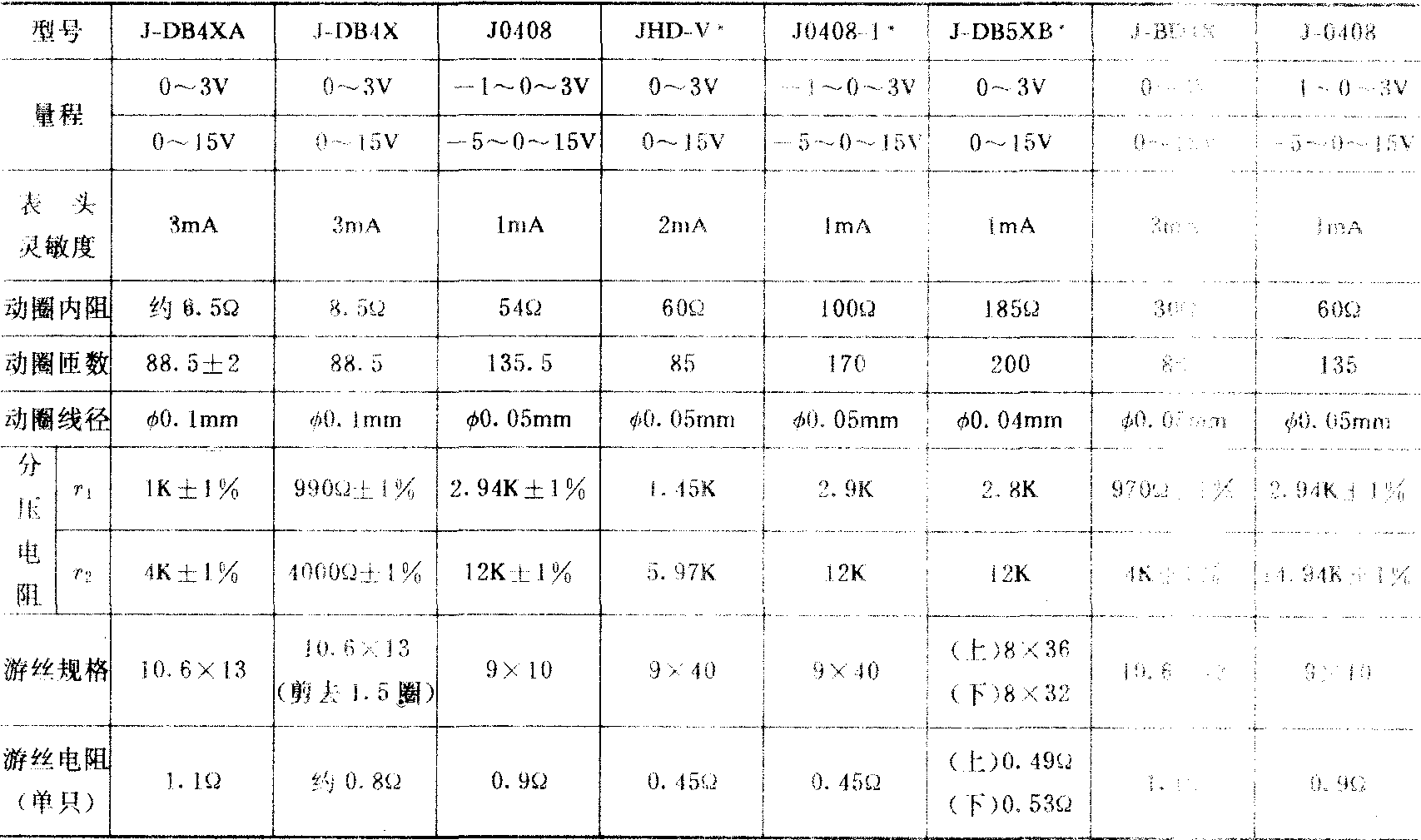

中学物理实验室中常用的电压表，一般有两个量程，即有-1～0～3V及-5～0～15V两档，其内部线路见图2。这种仪表的准确度为2.5级。表头电流为1毫安。下表给出几种国产磁电系直流电压表的主要技术参数。

说明：注^*为内磁式，其它均为外磁式。

图 1

图2
