受内压筒体壁厚的计算及选取表

---

糖厂中筒体的壁厚常≤筒体内径，属于薄壁容器，其壁厚可由下式算出：

式中 S——筒体壁厚(毫米)

P——设计压力(公斤／厘米²)，工作压力的1．05倍

D_内——圆筒内径(毫米)

〔σ〕——材料在工作温度时的许用应力(公斤／厘米²)，对A₃、A₃F当温度＜200℃时〔σ〕=1250公斤／厘米²

Φ——焊缝系数，当直径＞800时，双面焊缝并作局部透视取Φ=0．9，当直径＜800时，单面焊缝并作局部透视，取Φ=0．7

C——壁厚附加量(毫米)

C=C₁+C₂

C₁——钢板厚度负偏差，3至30毫米厚度的钢板，C₁为0．3至0．9

C₂——腐蚀裕度，取72毫米

筒体所需壁厚也可由表13－16中查得。

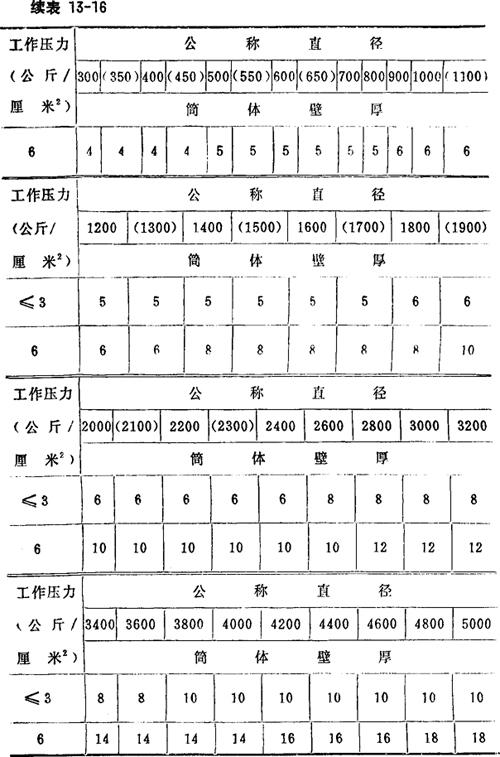

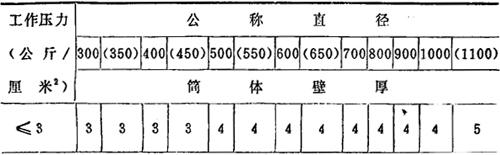

表13－16 受内压的容器设备壁厚选取表(毫米)

上表系轻工业部糖机专业标准Q／TJ3－75。

表中标准所根据的条件见上述计算公式。
