木素磺酸盐的性质

---

1．分散作用

将少量木素磺酸盐加到难以搅拌的粘性浆液中，可以降低粘度，提高搅拌速度。在较稀的悬浊液中，这种作用就不明显，但是沉降速度可显著降低。

图6－5－1～6－5－3列出了不同浓度的木素磺酸盐对碳酸钙、高岭土和氧化锌悬浊液粘度的影响。

TSF－脱糖的木素磺酸铵 XD－木素磺酸钠 SFX－脱糖的木素磺酸钠 AXD－脱糖部分脱硫木素磺酸钠(酸性)

TSF－脱糖的木素磺酸铵 XD－．木素磺酸钠 SFX－脱糖的木素磺酸钠 AXD－脱糖部分脱硫术素磺酸钠(酸性)

TSF－脱糖木素磺酸铵 Xp－木素磺酸钠 SFX－脱糖木素磺酸钠 AXD－脱糖部分脱硫木素磺酸钠(酸性)

2．粘结作用

木素磺酸盐主要以分散剂著称，但也被用作粘结剂。这种粘接性使它具有广泛的用途。

在作为粘结剂应用时，不脱糖的木素磺酸盐比脱糖的优越。

一价阳离子的木素磺酸盐较二价或三价阳离子的具有更高的粘结强度。不同盐基的木素磺酸盐对铸造砂型粘结强度的影响列于表6－5－3。

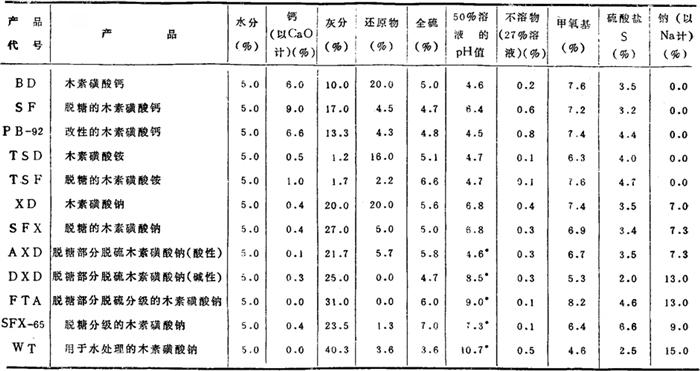

表6－5－2 国外木素磺酸盐制品的典型分析结果

注：*30%溶液的pH 含50%固形物的木素磺酸钠

资料来源：开山屯化学纤维浆厂，技术学习，1975，2。

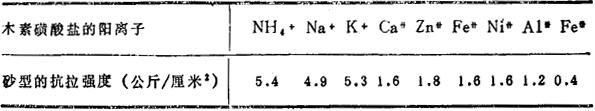

表6－5－3 不同阳离子的木素磺酸盐对砂型抗拉强度的影响

3．其他性质

木素磺酸盐不是主要的湿润剂，但它能使水的表面张力降低20%左右。

木素磺酸盐还具有一些螯合和多价螯合的能力，在用于工业净化过程和水处理时表现出这种效应。

4．溶解度

喷雾干燥的木素磺酸盐在水中的溶解度可达100克／100毫升以上。制备含25%固形物的溶液时，可以在不断搅拌下将粉状木素磺酸盐溶解在室温的水中，当固形物含量在25%以上时，需要将水加热到65～70℃，并在强力搅拌下将粉末加入。当固形物含量达到50%时，木素磺酸盐溶液的粘度很快增加，因此除特殊用途外，上述固形物含量可作为实际物理限度的溶解度。

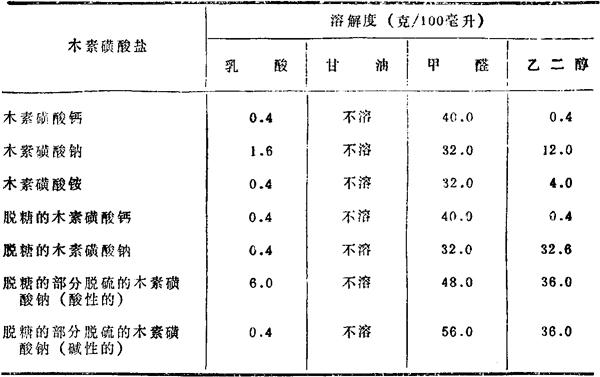

表6－5－4 木素磺酸盐在某些溶剂中的溶解度
