安装导轨

---

将最下面一根导轨放入安装位置，并在导轨下面用木块垫高约150mm左右；其中50mm是用来作为卸荷校轨操作时抽去的部分，另外100mm用作导轨底座的安装工作，如图4．2－4所示。

图4．2－4 导轨底部安装示意

将最下面一根导轨垫起后，用导轨压板进行固定。并如图4．2－5所示，利用导轨连接板螺栓孔，将导轨逐根由下至上用卷扬机或人力进行吊升。在将上、下两根导轨的榫舌和榫槽连接在一起前，工作人员应先用干净抹布清洁接头部位；然后将连接头连接到一起，把导轨与导轨连接板的固定螺栓安装上，并旋紧至弹簧垫圈略有压缩为止，待校正导轨时再进行紧固。

图4．2－5 导轨吊装示意

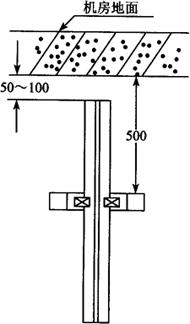

将导轨用压板紧固在导轨支架上。对最顶一根导轨，应根据井道实际尺寸进行切断，使导轨顶端距离井道顶端距离为50～100mm，然后固定该段导轨，如图4．2－6所示。

图4．2－6 导轨顶部安装示意

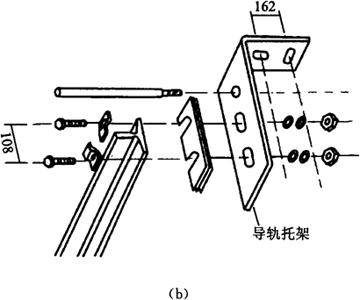

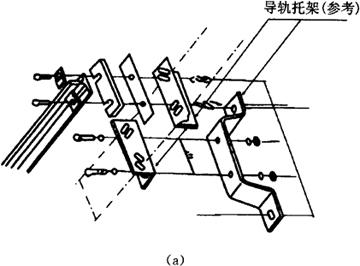

导轨与导轨支架的连接如图4．2－7所示。

图4．2－7 导轨与导轨支架连接示意
