INM系列马达

---

宁波意宁液压有限公司生产。

(1)型号说明

❶ 名称：意宁摆缸式曲轴低速大转矩马达(与意大利SAI公司GM系列马达相同)。

❷ 基型：不同排量但同一基型其外形及安装连接尺寸相同。

❸ 名义排量：mL／r。

❹ 输出轴种类：无字母为矩形花键轴；A为渐开线花键轴；B为圆柱平键轴；Z为圆锥平键轴；I为渐开线内花键轴。

❺ 配流器规格：参看生产厂使用说明书。

(2)性能参数

INM系列马达性能参数见表12．5－1。

表12．5－1 INM系列马达性能参数表

(图上1表示安装法兰面)

B．安装及连接尺寸

INM系列马达安装及连接尺寸见表12．5－2。

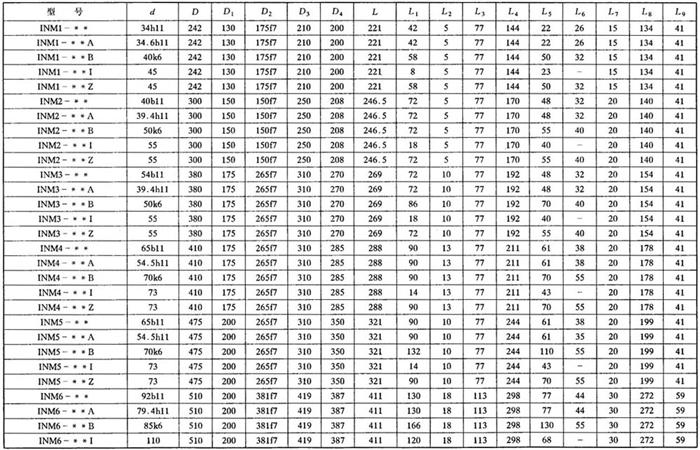

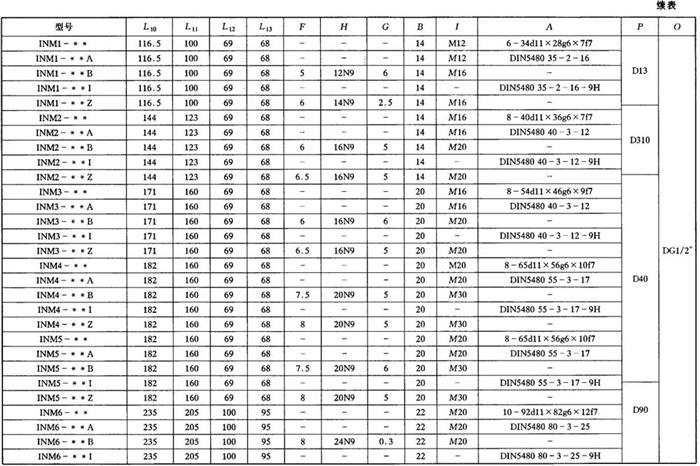

表12．5－2 INM系列马达安装及连接尺寸表
